Guidatore di pile di uscita ad alta frequenza per vibrazioni

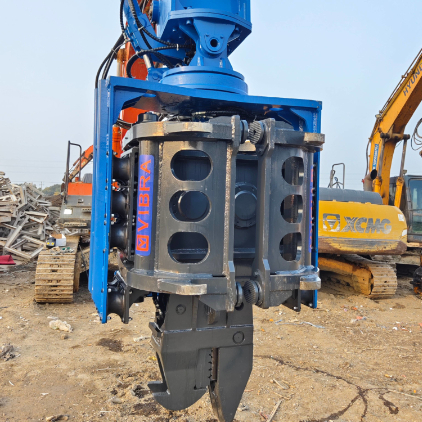

Il battipalo con impugnatura laterale SV400 è un martello vibrante idraulico progettato per escavatori standard da 32-40 tonnellate. Combina l'emissione di vibrazioni ad alta frequenza, una gestione idraulica avanzata e un sistema di cambio rapido degli utensili per offrire una produttività eccezionale nel sostegno di ponti, ammodernamenti di fabbriche, fondazioni fotovoltaiche e progetti di infrastrutture urbane nel sud-est asiatico, in India e in Russia. A differenza degli ingombranti impianti di palificazione di tipo piombo, l'SV400 funziona in condizioni di altezza libera estremamente ridotta mantenendo la rotazione completa di 360° e l'inclinazione bidirezionale di ±30°.

1.Emissione di vibrazioni ad alta frequenza
L'SV400 offre un'emissione di vibrazioni ad alta frequenza regolabile da 2300 a 5000 giri/min. Nella gamma superiore, il carico ciclico rapido riduce efficacemente l'attrito della pelle nei terreni granulari, sabbia e argilla leggera, comuni nel delta del Mekong, nell'India settentrionale e nella Russia occidentale. Una frequenza più elevata riduce inoltre al minimo le vibrazioni laterali del terreno, rendendo più sicura la palificazione adiacente a strutture esistenti. Con una forza centrifuga massima di 656 kN, l'SV400 spinge ed estrae palancole in acciaio, travi ad H e palancole tubolari più velocemente dei martelli standard a bassa frequenza.

2.Sistema di fusione del flusso a doppia pompa
Per sostenere il funzionamento ad alta frequenza senza affamare la testa vibrante, l'SV400 è dotato di un sistema di fusione del flusso a doppia pompa. Richiede 280-360 l/min di flusso idraulico, generalmente ottenuto combinando la pompa principale e una pompa secondaria su un mezzo portante da 32-40 tonnellate. La valvola di fusione bilancia automaticamente flusso e pressione, garantendo una rotazione eccentrica stabile anche quando il motore dell'escavatore funziona a regimi variabili. Ciò si traduce in una forza motrice costante, tempi di ciclo prevedibili e un consumo ridotto di carburante per pila.

3.Gruppo valvola di controllo integrato
Il gruppo valvola di controllo integrato consolida tutte le valvole direzionali, proporzionali e di sicurezza in un unico collettore compatto. Questo design elimina dozzine di collegamenti di tubi flessibili e potenziali punti di perdita. Dalla cabina, l'operatore può modulare con precisione la forza di chiusura laterale (465 kN), la forza di chiusura inferiore (520 kN), la velocità di rotazione e l'angolo di inclinazione. La manutenzione è drasticamente semplificata: un unico blocco valvola con porte diagnostiche consente a un tecnico di controllare le pressioni o sostituire una cartuccia difettosa in meno di 30 minuti: un vantaggio fondamentale per i cantieri remoti in Siberia, India rurale o arcipelago indonesiano.

4.Funzionamento ecologico a bassa rumorosità
Nonostante la sua potenza, l'SV400 è progettato per un funzionamento ecologico a bassa rumorosità. La combinazione di un albero eccentrico ben bilanciato, staffe di montaggio smorzate dalle vibrazioni e funzione di avvio graduale della valvola di controllo integrata mantiene il rumore esterno al di sotto di 85 dB(A) a 7 metri durante la guida normale. Ciò soddisfa i limiti di costruzione diurna in aree densamente popolate come Delhi, Ho Chi Minh City e Mosca. La riduzione del rumore riduce anche i reclami delle comunità vicine e aiuta gli appaltatori a rispettare le certificazioni di bioedilizia.

5.Sistema di cambio rapido degli utensili
L'SV400 è dotato di un sistema di cambio rapido dell'utensile: un'interfaccia della sede del morsetto standard sostituibile che accetta diversi set di ganasce senza saldature o complessi disassemblaggi. Il passaggio da palancole in acciaio a palancole in acciaio a forma di H o a tubi circolari richiede meno di 10 minuti. Il morsetto laterale e quello inferiore lavorano insieme per trattenere in modo sicuro qualsiasi profilo di palo, eliminando la necessità di una gru separata o di imbracature di sollevamento. Questa versatilità è preziosa per gli appaltatori che gestiscono tipi di pali misti nello stesso sito, come griglie di fondazione che combinano travi ad H e pali tubolari.

• India: l'emissione di vibrazioni ad alta frequenza eccelle nei terreni alluvionali della pianura del Gange e nel terreno del cotone nero. Il funzionamento ecologico e a bassa rumorosità aiuta a rispettare le restrizioni comunali sugli orari di costruzione in città come Mumbai e Bangalore.

• Sud-est asiatico: elevata umidità e pioggia: il gruppo della valvola di controllo integrato è sigillato IP65. Il sistema di fusione del flusso a doppia pompa mantiene le prestazioni anche quando il caldo tropicale riduce la potenza del motore dell'escavatore.

• Russia: per progetti invernali fino a -25°C, forniamo fluido idraulico a bassa temperatura e alloggiamenti delle valvole riscaldati. Il sistema di cambio rapido degli utensili consente agli operatori di passare da un tipo di pila all'altra senza rimuovere guanti spessi o utilizzare strumenti speciali.
