Battipalo con struttura compatta per spazi ristretti: sistema di fusione del flusso a doppia pompa e capacità di altezza libera ridotta

Il SV400 è unGuidatore di pile di presa laterale Made in China, progettato appositamente come soluzione completa di adattamento allo spazio confinato per cantieri a basso spazio libero e accesso ristretto.o progetti di drenaggio urbano, l'SV400 viene montato direttamente su escavatori da 32 a 40 tonnellate con modifiche minime.La sua struttura compatta e il suo design a spazio ristretto consentono di trasformare la macchina esistente in un impianto di impilazione ad alte prestazioni senza costose attrezzature aggiuntive.

1Capacità di funzionamento a basso spazio per la testa

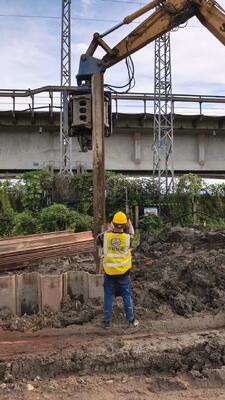

L'SV400 integra sia una pinza laterale che una pinza inferiore.capacità di funzionamento a basso spazio della testaPermette di guidare e estrarre le pile in spazi liberi verticali fino a 3,8 metri, si può lavorare con sicurezza sotto ponti bassi, all'interno di mezzanine di magazzino,o all'interno dei piani sotterranei ̇ luoghi in cui le attrezzature convenzionali per l'accumulo non possono semplicemente entrare.

2Struttura compatta

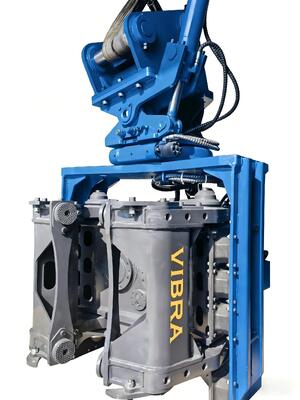

Misurando solo 1400 mm (L) × 1315 mm (W) × 3056 mm (H), ilstruttura compatta spazi ristrettiL'ingegneria consente all'SV400 di passare attraverso porte industriali standard e tra pilastri spaziati di 3,5 metri.Nessun permesso di trasporto speciale. Basta guidare l'escavatore e iniziare a lavorare..

3Sistema di fusione a doppio flusso della pompa
Molti escavatori da 32 a 40 tonnellate hanno un flusso idraulico ausiliario inferiore ai 280 L/min.sistema di fusione a doppio flusso della pompacombina due uscite di pompa separate in un unico circuito ad alto flusso (fino a 360 L/min).Questo garantisce che l'SV400 fornisca la sua forza centrifuga completa (772 kN) anche quando il flusso della pompa individuale della macchina è modesto, un vantaggio fondamentale per le flotte più vecchie comunemente presenti in India e Russia..

4Soluzione di adattamento allo spazio confinato
Come dedicatosoluzione di adattamento allo spazio confinato, l'SV400 elimina la necessità di gru alte, guide speciali a bassa altezza o attrezzature di sollevamento ausiliarie.La pinza laterale e la pinza inferiore lavorano insieme per afferrare e guidare i pali in aree in cui lo spazio per la testa è limitato a meno di 4 metriQuesto lo rende la scelta ideale per le pilastre interne, la riparazione di ponti, le estensioni di parcheggi sotterranei e le installazioni di impianti fotovoltaici (PV) solari in cui i pannelli creano una bassa chiarezza.

5Potente prestazione vibratoria
Con un momento eccentrico di 6,6 kgm, una forza centrifuga fino a 772 kN e un intervallo di frequenza regolabile di 2300-5000 giri al minuto, l'SV400 si adatta a argilla molle, argilla sabbiosa, ghiaia densa,e anche roccia duramente climatizzata.

Asia sudorientale (città affollate, umidità elevata, ponti bassi)

• La capacità di funzionamento con basso spazio per la testa consente l'accumulo sotto i binari MRT / LRT elevati, all'interno dei parcheggi sotterranei e sotto i sorvoli bassi.

• Come soluzione di adattamento allo spazio ristretto, l'SV400 elimina chiusure stradali o sbarche di gru su strade strette.

• Le guarnizioni e i tubi resistenti alla corrosione gestiscono l'umidità tropicale e l'aria salata (progetti costieri).

• La struttura compatta degli spazi ristretti consente l'accesso a vicoli stretti in città come Bangkok, Giacarta e Manila.

India (flotte miste di escavatori, costi sensibili, condizioni del suolo diverse)

• Il sistema di fusione a doppio flusso di pompe rende l'SV400 compatibile con scavatori più vecchi o a flusso inferiore (JCB, L&T, Sany) – un grande vantaggio per i proprietari di flotte che non vogliono acquistare macchine nuove.

• Struttura compatta Spazi ristretti riducono i costi di preparazione del sito ∙ non è necessario allargare le strade di accesso o rimuovere le strutture adiacenti.

• La progettazione a bassa manutenzione (meno parti mobili, cuscinetti sigillati) mantiene bassi i costi di funzionamento, un fattore fondamentale per i mercati sensibili ai prezzi.

• Una macchina fa la pinza, il posizionamento, la guida e l'estrazione ̇ nessun noleggio di gru.

Russia (freddo estremo, lunghe distanze, luoghi remoti)

• Questo driver di pile a presa laterale Made In China funziona in modo affidabile fino a -30°C con un olio idraulico appropriato.

• Il sistema di fusione del doppio flusso di pompa garantisce una potenza costante anche quando l'olio idraulico è denso durante l'avvio a freddo.

• La soluzione di adattamento allo spazio confinato riduce la necessità di grandi attrezzature di supporto, riducendo i costi di trasporto verso regioni remote come la Yakutia, la Siberia o la costa artica.

• Le dimensioni compatte consentono di spedire più unità in un contenitore, riducendo le spese logistiche.

• Pioli di lamiere di acciaio di tipo U e Z (tutti profili standard)

• Fabbricazione a partire da materiali di cui all'allegato II

• Pile di tubi circolari (diametro fino a 800 mm)

Sono disponibili mascelle intercambiabili per le pinze, che possono essere sostituite in meno di 10 minuti senza attrezzi speciali.

D1: Qual è l'esatto spazio minimo per la SV400?
R: Con la capacità di funzionamento a basso spazio della testa utilizzando la pinza inferiore, è possibile guidare ed estrarre pali in spazi liberi verticali fino a 3,8 metri (dal suolo all'ostruzione aerea).

D2: Il mio escavatore ha solo 230 litri al minuto di flusso ausiliario totale.
R: Sì il sistema di fusione del doppio flusso della pompa combina due circuiti di pompa (ad esempio, 115 L/min + 115 L/min) per raggiungere 230 L/min. Per una forza ottimale di 772 kN si raccomanda 280 360 L/min,ma il martello funzionerà ancora a potenza ridotta con un flusso inferiore.

D3: Cosa rende questa una soluzione "adattabile allo spazio confinato" piuttosto che un semplice driver di pile?
R: Tre cose: (1) struttura compatta spazi ristretti dimensioni generali ridotte; (2) capacità di funzionamento a basso spazio per la testa pinza di fondo consente di lavorare sotto soffitti bassi;(3) Il sistema a doppia pinza elimina la necessità di una gru separata per la manipolazione dei paliInsieme, queste caratteristiche rendono l'SV400 una soluzione completa per siti ristretti.

D4: L'SV400 richiede un alimentatore dedicato?
R: No. Utilizza l'idraulica ausiliaria esistente dell'escavatore. Il sistema di fusione del flusso doppio della pompa (se equipaggiato) è integrato nell'attaccamento. Non è necessaria un'unità di alimentazione esterna.

D5: Quanto tempo ci vuole per installare l'SV400 su un escavatore?
R: meno di 2 ore per la prima installazione. Il supporto di montaggio standardizzato si adatta alla maggior parte degli escavatori da 32 ‰ 40 tonnellate con piccoli aggiustamenti di pin o tubo.Il passaggio tra il conduttore del secchio e quello del mucchio dura circa 30 minuti.

D6: I pezzi di ricambio sono disponibili nel sud-est asiatico, in India o in Russia?
R: Sì. Abbiamo in magazzino parti di usura (mascelle, guarnizioni, tubi, cuscinetti) a Singapore (per l'Asia sudorientale), Mumbai (per l'India) e Mosca (per la Russia).

Per gli appaltatori del sud-est asiatico, dell'India e della Russia che cercano una soluzione affidabile, conveniente e che risparmia spazio,il driver di pile a presa laterale SV400 Made In China offre una produttività eccezionale negli ambienti più difficili a bassa trasparenzaLa sua combinazione unica di capacità di funzionamento a basso spazio per la testa, struttura compatta, spazi ristretti, doppio sistema di fusione del flusso della pompa,e la soluzione di adattamento allo spazio ristretto lo rendono la scelta ideale per il rinnovamento delle infrastrutture, riparazione di ponti, ampliamento di fabbriche e progetti di servizi urbani.

Contattateci oggi per un controllo di compatibilità con il vostro modello di escavatore e un preventivo personalizzato in base alle vostre condizioni tipiche del terreno.
