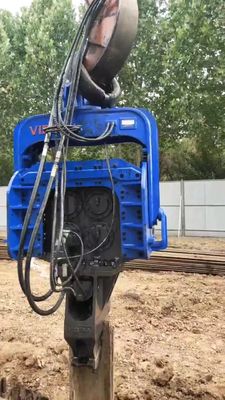

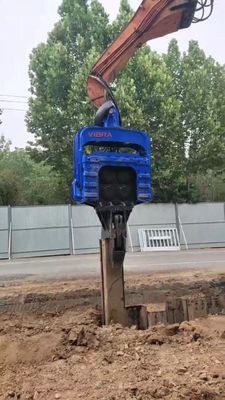

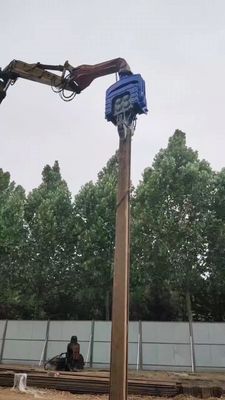

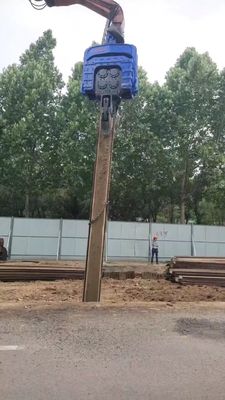

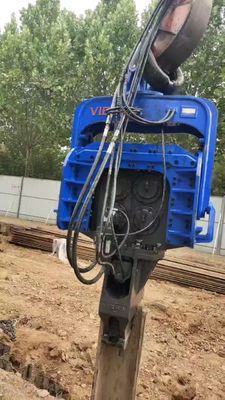

FV-500 Vibration High Frequency Output Pile Driver ️ Quattro meccanismi eccentrici e 759 kN di energia d'impatto

L'FV-500 è un battipalo a quattro eccentrici per carichi pesanti progettato per escavatori da 48-52 tonnellate, progettato per infiggere ed estrarre palancole in acciaio di grandi dimensioni, rivestimenti in acciaio e pali ibridi in PC fino a 18 metri di lunghezza (con i modelli più grandi della serie che gestiscono fino a 32 m). Questa macchina rappresenta una svolta nella tecnologia di palificazione su larga scala, combinando l'emissione di vibrazioni ad alta frequenza (2800 giri/min) con un'elevata energia di impatto per colpo (forza centrifuga di 759 kN) per superare le condizioni del terreno più difficili, tra cui ghiaia densa, roccia esposta agli agenti atmosferici e permafrost ghiacciato. Come un vero battipalo idraulico, si collega direttamente al sistema idraulico dell'escavatore (32 MPa, 320 L/min). L'innovativo sistema di cuscinetti autolubrificanti a bassa manutenzione, integrato all'interno della scatola del cambio, prolunga notevolmente la durata dei cuscinetti e garantisce la stabilità del nucleo anche in condizioni di funzionamento pesante e continuo. Con un sistema di controllo elettronico, una valvola di fusione a grande flusso (fino a 700 l/min) e componenti strutturali super resistenti, l'FV-500 è lo strumento definitivo per progetti infrastrutturali su larga scala nel sud-est asiatico, in India e in Russia.

Ulteriori specifiche dal catalogo:

• Frequenza di vibrazione: 2800 giri/min

• Momento eccentrico: 8,8 kgm

• Pressione di esercizio: 32 MPa

• Portata di lavoro: 320 L/min (standard) – valvola di miscelazione fino a 700 L/min

• Forza centrifuga: 759 kN

• Lunghezza massima della pila: 18 metri (FV-500); serie fino a 32 m

• Peso del braccio: 750 kg | Peso del martello: 3500 kg

• Escavatore adatto: 48–52 tonnellate

• Ugello a morsetto in acciaio fuso super resistente con cilindri da 160–180 mm, forza di serraggio massima 650 kN

• Sistema di controllo elettronico per una maggiore durata dei componenti

• Cuscinetti FAG tedeschi, motori Parker originali, componenti di ingranaggi di fascia alta

Sud-est asiatico (terminal portuali, fondazioni profonde, terreno da soffice a medio)

• Quattro battipalo eccentricigarantisce l'infissione di pali diritti per palancole lunghe in acciaio utilizzate nella costruzione di muri portuali e fluviali (ad esempio, porto marittimo profondo di Giakarta, barriere contro le alluvioni di Bangkok).

• L'elevata energia d'impatto per colpo (759 kN) spinge facilmente i pali attraverso strati di argilla e sabbia marina.

• I cuscinetti autolubrificanti a bassa manutenzione riducono i tempi di fermo in ambienti tropicali umidi dove è difficile un ingrassaggio regolare.

India (pilastri di grandi ponti, viadotti metropolitani, terreni misti)

• Battipalo idraulicocon valvola di fusione a grande flusso gestisce le diverse condizioni del terreno, dai terreni alluvionali di Delhi NCR alle zone rocciose dei Ghati occidentali.

• Emissione di vibrazioni ad alta frequenzaaccelera l'infissione di pali per ponti ferroviari ad alta velocità e superstrade.

• Il sistema di cuscinetti autolubrificanti garantisce un funzionamento affidabile della macchina in cantieri remoti con strutture di manutenzione limitate.

Russia (permafrost, cumuli profondi industriali, freddo estremo)

• Quattro battipali eccentrici con cuscinetti tedeschi e guarnizioni per basse temperature funzionano in modo affidabile in condizioni di -30°C.

• Elevata energia d'impatto per colposupera il terreno ghiacciato e il permafrost, fondamentali per le infrastrutture di petrolio e gas, i ponti ferroviari e gli sviluppi portuali nell’Artico.

• Cuscinetto autolubrificante a bassa manutenzioneelimina le sfide dell'ingrassaggio in climi freddi, riducendo l'esposizione dell'operatore a condizioni estreme.

R: Il battipalo a quattro eccentrici fornisce un equilibrio delle vibrazioni superiore. Le forze orizzontali si annullano quasi completamente, riducendo al minimo i movimenti laterali e la trasmissione delle vibrazioni all'escavatore. Le forze verticali si sommano per produrre una maggiore energia di impatto per colpo, consentendo una penetrazione più rapida e pali più dritti, aspetto particolarmente importante per pali lunghi (18–30 m).

R: La scatola del cambio contiene un circuito di lubrificazione interno che fornisce continuamente olio a tutti i cuscinetti. Ciò elimina la necessità di ingrassare quotidianamente i punti difficili da raggiungere, prolunga significativamente la durata dei cuscinetti e mantiene la stabilità del nucleo anche in caso di funzionamento intenso e continuo. Si consiglia comunque di controllare regolarmente il livello dell'olio.

R: L'FV-500 è adatto agli escavatori da 48-52 tonnellate. Richiede una portata idraulica di 320 L/min a 32 MPa (con capacità della valvola di fusione fino a 700 L/min). I modelli compatibili includono Komatsu PC490, Hitachi ZX470, Liebherr R950, Sany SY485 e vettori di classe simili.

R: Sebbene l'FV-500 sia progettato per una lunghezza massima di pali di 18 m, le quattro serie eccentriche includono modelli più grandi (da FV-600 a FV-900) in grado di infiggere pali fino a 32 m. Contattaci per consigli specifici in base al tipo di palo e alle condizioni del terreno.

R: L'ugello di serraggio in acciaio fuso super resistente, abbinato a cilindri da 160–180 mm, fornisce una forza di serraggio massima di 650 kN. Ciò garantisce una presa stabile e affidabile su palancole in acciaio pesante, involucri e pile di PC senza scivolare durante le vibrazioni.

R: Il sistema di controllo elettronico prolunga la durata dei componenti. Controllare regolarmente la pulizia dell'olio idraulico e sostituire i filtri secondo le raccomandazioni del produttore dell'escavatore. Ispezionare la valvola di fusione a flusso grande e la tubazione (11/2 pollice) per eventuali perdite. Il sistema di cuscinetti autolubrificanti richiede una verifica periodica del livello dell'olio (ogni 200 ore di funzionamento).

R: Anche se l'FV-500 è progettato principalmente per palancole di grandi dimensioni e fondazioni profonde, la sua energia di impatto elevata e il bilanciamento a quattro eccentrici lo rendono in grado di infiggere pali fotovoltaici di grande diametro in parchi solari di grandi dimensioni. Tuttavia, per i pali solari standard, il nostro battipalo fotovoltaico FV-280 può essere più conveniente.
