Meccanismo di piegatura completo  Regolare la frequenza di impatto e adattare lo spazio per escavatori da 32-40 t

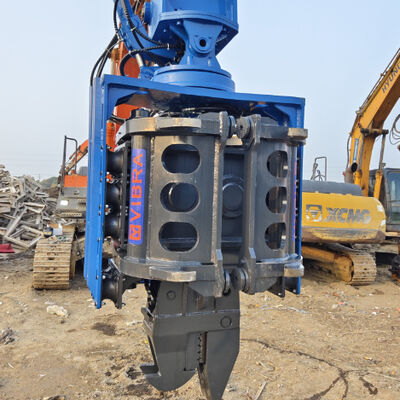

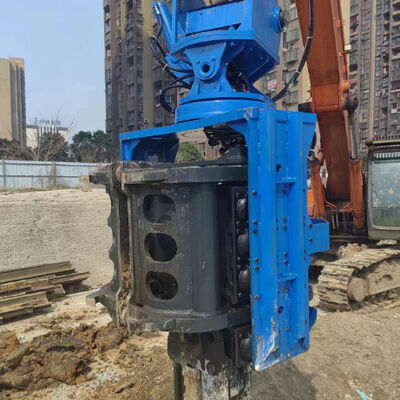

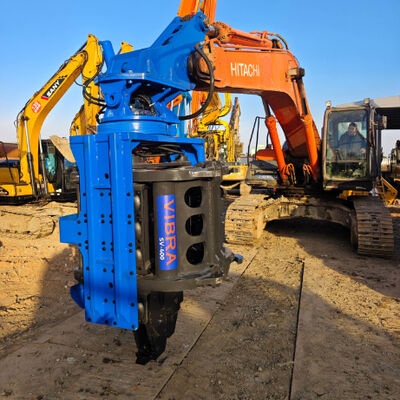

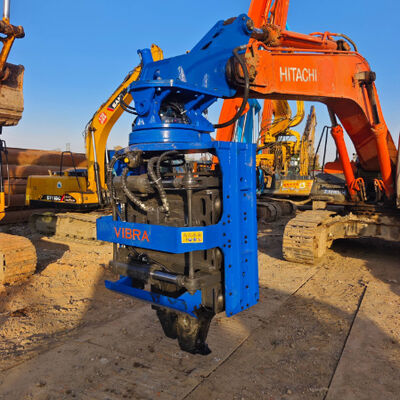

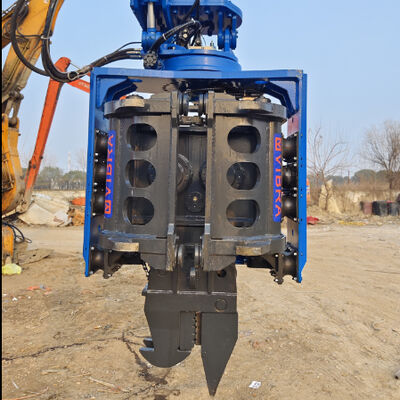

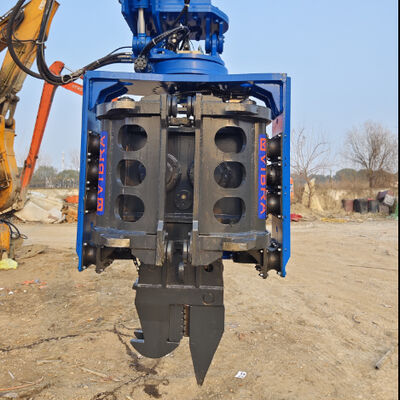

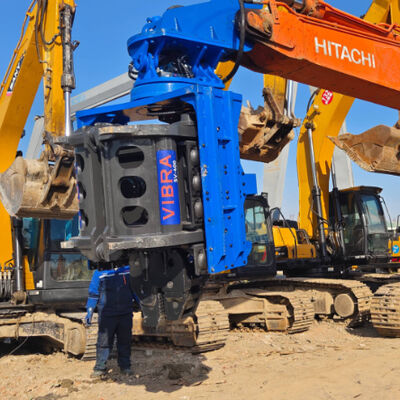

Il battipalo con impugnatura laterale SV400 è un martello vibrante idraulico realizzato appositamente per escavatori da 32-40 tonnellate. Offre un'eccezionale versatilità in ambienti con altezza ridotta e spazi ristretti come ammodernamenti di fabbriche, fondazioni di ponti, estensioni di tunnel e progetti di fondazioni fotovoltaiche nel sud-est asiatico, in India e in Russia. A differenza delle tradizionali piattaforme di palificazione che richiedono leader alti o l'assistenza di una gru, l'SV400 utilizza un sistema di bloccaggio con impugnatura laterale combinato con un meccanismo di rotazione completo e una soluzione di adattamento allo spazio ristretto per guidare ed estrarre palancole, travi ad H e palancole dove altri non possono adattarsi.

1.Assemblaggio completo del meccanismo di rotazione
L'SV400 è dotato di un meccanismo di rotazione completo che consente la rotazione continua di 360° del palo bloccato. Ciò consente all'operatore di orientare qualsiasi profilo di palo secondo l'esatto angolo richiesto senza riposizionare l'escavatore: un vantaggio fondamentale quando si lavora contro muri, fondazioni o linee di servizio esistenti. L'unità di rotazione è completamente sigillata e riempita di grasso, garantendo un funzionamento regolare anche dopo migliaia di cicli. Per i progetti in corridoi urbani densi (ad esempio, Giacarta, Mumbai o l'anello centrale di Mosca), l'assemblaggio completo del meccanismo di rotazione riduce i tempi di installazione del 40% rispetto ai martelli a testa fissa.

2.Cuscinetto autolubrificante a bassa manutenzione
I martelli vibranti tradizionalmente sono soggetti a frequenti programmi di ingrassaggio dei cuscinetti. L'SV400 risolve questo problema grazie alla tecnologia dei cuscinetti autolubrificanti che richiede poca manutenzione. Tutti i cuscinetti dell'albero eccentrico sono impregnati di lubrificante solido che rilascia quantità controllate sotto calore e pressione. Ciò elimina gli intervalli di lubrificazione giornalieri: i cuscinetti funzionano senza manutenzione per 1.500 ore di funzionamento. Per gli appaltatori che lavorano in località remote (giacimenti petroliferi siberiani, autostrade rurali indiane o strade minerarie indonesiane), i cuscinetti autolubrificanti a bassa manutenzione si traducono direttamente in minori costi dei materiali di consumo e minori tempi di fermo.

3.Controllo della frequenza di impatto regolabile
L'SV400 è dotato di un controllo della frequenza di impatto regolabile che consente all'operatore di variare senza soluzione di continuità la velocità di vibrazione da 2.300 a 5.000 giri/min tramite un quadrante in cabina. Non si tratta semplicemente di accensione/spegnimento: la valvola di controllo proporzionale modula il flusso al motore eccentrico, consentendo modifiche della frequenza in tempo reale mentre il martello è in funzione. La bassa frequenza (2300–3000 giri/min) è ideale per argille dense o per la penetrazione iniziale dei pali; l'alta frequenza (4.000–5.000 giri/min) eccelle nei terreni granulari e per l'estrazione. Il controllo regolabile della frequenza di impatto aiuta inoltre a evitare la risonanza del terreno che potrebbe danneggiare le strutture adiacenti: un requisito fondamentale per le palificazioni urbane a Delhi o Bangkok.

4.Design a basso costo di manutenzione
Oltre ai cuscinetti, l'intero SV400 segue una filosofia di progettazione a basso costo di manutenzione. I tubi idraulici sono disposti con ampi raggi di curvatura e protetti da manicotti resistenti all'abrasione. Tutte le parti soggette ad usura (inserti delle ganasce del morsetto, perni girevoli e boccole) sono progettate per una sostituzione rapida utilizzando strumenti standard. I cilindri della pinza laterale e inferiore sono dotati di steli cromati e doppie guarnizioni per resistere all'ingresso di polvere e fango. Nel corso di un ciclo di vita di 5 anni, il design a basso costo di manutenzione riduce i costi di proprietà totali di circa il 30% rispetto agli accessori per martelli convenzionali, convalidato dagli utenti della flotta in Vietnam e Kazakistan.

5.Soluzione di adattamento allo spazio confinato

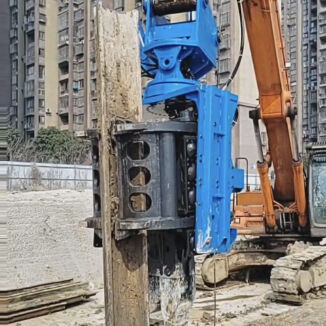

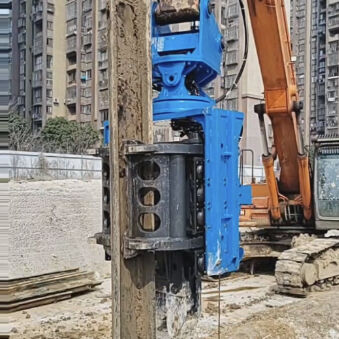

L'SV400 è una soluzione completa per l'adattamento agli spazi confinati: non solo un martello ma un sistema. Le sue dimensioni compatte (1.400 mm di larghezza, 3.056 mm di altezza) consentono il funzionamento sotto ostacoli alti fino a 4 metri. La configurazione con presa laterale elimina la necessità di una torre principale, in modo che il braccio dell'escavatore possa lavorare a filo delle pareti. Inoltre, la morsa inferiore funge da guida stabile, impedendo l'oscillazione del palo in trincee strette. Per gli ampliamenti di stabilimenti in cui le capriate del tetto limitano l'altezza libera, o per i sottopassi ferroviari con spazio verticale limitato, la soluzione di adattamento allo spazio ristretto consente la realizzazione di palificazioni che altrimenti richiederebbero costose modifiche strutturali o metodi alternativi di fondazione profonda.

Q1: Come si comporta l'intero gruppo del meccanismo di rotazione in condizioni fangose ​​o sabbiose?
R: L'intero gruppo del meccanismo di rotazione è completamente sigillato con guarnizioni a doppio labbro e una camera di grasso pressurizzata. Anche dopo l'immersione in acqua fangosa (comune nei siti dell'India e del Sud-Est asiatico), il meccanismo di rotazione continua a funzionare senza intoppi. Consigliamo un breve ciclo di rotazione ogni ora per ridistribuire il grasso.

Q2: Il cuscinetto autolubrificante a bassa manutenzione è davvero esente da manutenzione?
R: Il design del cuscinetto autolubrificante a bassa manutenzione elimina l'ingrassaggio quotidiano. Tuttavia, si consiglia un'ispezione visiva delle guarnizioni dell'alloggiamento eccentrico ogni 500 ore. La sostituzione dei cuscinetti è necessaria solo dopo 1.500–2.000 ore, ovvero 3‑4 volte in più rispetto ai cuscinetti convenzionali. I kit completi di cuscinetti sono disponibili come pezzi di ricambio.

Q3: Il controllo della frequenza di impatto regolabile può essere adattato ai vecchi modelli SV?
R: Il controllo della frequenza di impatto regolabile richiede la valvola proporzionale integrata e un potenziometro montato sulla cabina. Per le unità SV400 esistenti, offriamo un kit di retrofit. Per gli altri modelli (SV150‑SV300), l'aggiornamento è possibile ma richiede la sostituzione del collettore di controllo del flusso: consultare il nostro team tecnico.

Q4: Quali caratteristiche specifiche compongono il design a basso costo di manutenzione?
R: Il design a basso costo di manutenzione include: 1) piastre antiusura a cartuccia sulle ganasce del morsetto laterale (sostituibili senza saldatura), 2) boccole di articolazione autolubrificate, 3) tubi idraulici codificati a colori con protezioni antiabrasione e 4) un gruppo di lubrificazione centrale che consente l'ingrassaggio di tutti i perni da un punto accessibile. I costi di manutenzione annuali sono generalmente inferiori del 20‑30% rispetto a martelli comparabili.

D5: La soluzione di adattamento agli spazi confinati è in grado di gestire sia la guida che l'estrazione in aree ristrette?
R: Sì. La soluzione di adattamento allo spazio ristretto utilizza il morsetto laterale per afferrare il palo e il morsetto inferiore come stabilizzatore. Per l'estrazione, le stesse forze di bloccaggio (465 kN laterali/520 kN sul fondo) combinate con il sollevamento vibrante funzionano efficacemente anche quando l'altezza libera è limitata a 0,5 metri sopra la sommità del palo. Abbiamo estratto con successo palancole da 12 metri all'interno di una fabbrica con solo 4,2 metri di spazio verticale.

• India: nei centri urbani congestionati come Mumbai, il gruppo completo del meccanismo di rotazione consente l'orientamento del palo senza far oscillare il corpo dell'escavatore, aspetto fondamentale sulle strade strette. Il design a bassi costi di manutenzione attira gli appaltatori attenti ai costi che fanno offerte per progetti di metropolitane e ponti.

• Sud-est asiatico: l'elevata umidità e le piogge monsoniche non sono un problema: il cuscinetto autolubrificante, a bassa manutenzione, non è influenzato dall'ingresso di umidità. La soluzione di adattamento agli spazi confinati è ideale per ampliamenti di parcheggi sotterranei e rinforzi delle pareti dei canali a Bangkok, Ho Chi Minh City e Manila.

• Russia: temperature invernali fino a -30°C: il controllo regolabile della frequenza di impatto consente agli operatori di iniziare a un basso numero di giri per riscaldare gradualmente l'olio idraulico. L'intero gruppo del meccanismo di rotazione utilizza come standard grasso a bassa temperatura (grado -40°C). Il design a basso costo di manutenzione riduce al minimo la necessità di riparazioni sul campo in località remote della Siberia.
