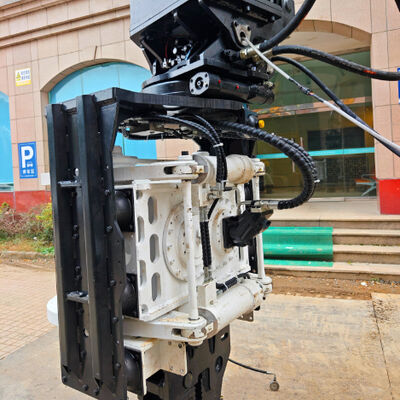

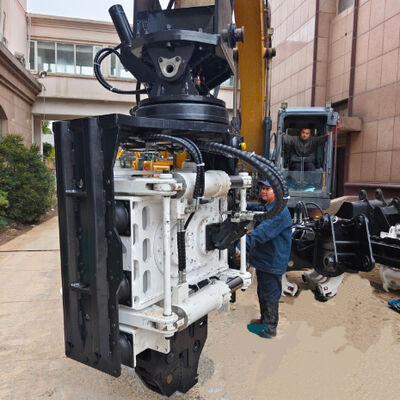

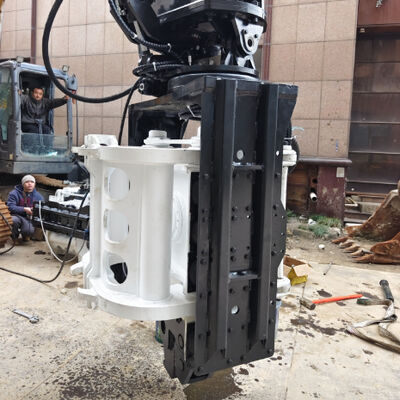

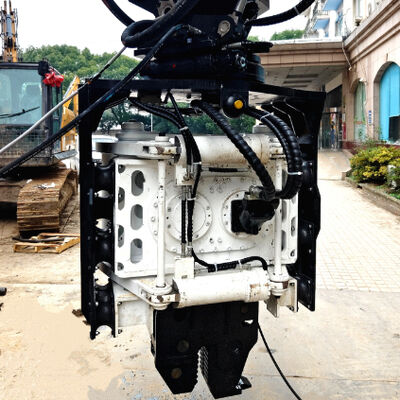

Battipalo SV300 con impugnatura laterale – Sistema di fusione del flusso a doppia pompa e gruppo valvola di controllo integrato per escavatori da 25‑32 t

Il motore di pile a presa laterale SV300 è un apparecchio idraulico vibratorio progettato per scavatori da 25 a 32 tonnellate.e pali di tubi in spazi ristretti e spazi ristretti come le ristrutturazioni di fabbricheIl SV300 comprende cinque caratteristiche idrauliche e strutturali avanzate: un sistema di fusione del flusso di doppia pompa,con un'unità di valvola di controllo integrata, un'unità di valvola di fusione ad alto flusso, una soluzione completa di adattamento allo spazio confinato e una potenza di vibrazione ad alta frequenza (558 kN, 2300-3000 giri al minuto).,controllo preciso e la capacità di operare in luoghi in cui non sono adatti i piloti convenzionali.

L'SV300 è dotato di un doppio sistema di fusione del flusso della pompa che consente la gestione della potenza idraulica in due fasi.un singolo circuito di pompa fornisce un flusso sufficiente per l'accumulo o l'estrazione di luceQuando il mucchio incontra ghiaia densa, riempimento compattato o argilla rigida, il mucchio deve essere riempito con acqua.il sistema fusiona automaticamente il flusso da una seconda pompa ̇ aumentando immediatamente la potenza idraulica al motore vibratorioQuesto incrementa la forza centrifughe a 558 kN, permettendo al SV300 di superare condizioni geologiche difficili senza aggiornare la macchina portante.proteggere sia il martello che l'escavatorePer gli operatori che lavorano in strati di suolo misti (comuni nei delta dei fiumi e nelle pianure alluvionali), questa caratteristica migliora significativamente la produttività.

L'SV300 è dotato di un gruppo di valvole di controllo integrato importato da importanti marchi idraulici internazionali.direzione di rotazione eccentricaIl controllo indipendente di ogni azione semplifica la manutenzione e la risoluzione dei problemi, riduce l'inquinamento esterno del tubo e migliora il tempo di risposta.A differenza dei sistemi tradizionali con più valvole separate collegate da lunghi tubi, la progettazione integrata riduce al minimo i punti di fuga e le perdite di pressione.L'insieme delle valvole è destinato a una pressione di funzionamento di 32 MPa e comprende un sistema integrato di riduzione della pressione e una protezione anticavitazione.Per i proprietari di flotte, questo significa meno guasti idraulici e diagnosi più veloci.

Complementando il doppio sistema di fusione della pompa, l'SV300 incorpora un'unità di valvola di fusione ad alto flusso dedicata che gestisce il flusso combinato da entrambe le pompe.Questa unità è progettata per gestire fino a 280 L/min (il flusso di funzionamento massimo del SV300) a 32 MPa senza un calo significativo della pressioneL'unità di valvola ad alto flusso comprende bobine meccanizzate con precisione e sedili induriti per una lunga durata di servizio.L'unità di valvola apre i passaggi interni per unire i due flussi di pompa senza soluzione di continuitàL'unità fornisce inoltre un controllo proporzionale del flusso, consentendo all'operatore di variare la frequenza di vibrazione da 2300 a 3000 giri al minuto.distribuzione di potenza regolabile che corrisponde esattamente alle condizioni del suolo da argilla morbida a roccia avvelenata.

L'SV300 è progettato come una soluzione completa di adattamento allo spazio confinato.

• La pinza laterale elimina la necessità di una guida verticale alta, riducendo l'altezza necessaria a soli 3,5 metri.

• Le dimensioni compatte (1343 × 1230 × 2923 mm) consentono al martello di inserirsi attraverso le porte standard e tra pareti strettamente spaziate.

• La rotazione continua di 360° e l'inclinazione bidirezionale di ±30° consentono un posizionamento preciso del mucchio senza spostare l'escavatore.

• I sedili intercambiabili delle pinze consentono di passare rapidamente tra pali di lamiera di acciaio, travi H e pali di tubi senza attrezzi.

• Il sistema di doppia serratura (serratura laterale + serratura inferiore) tiene saldamente la pila anche quando si lavora ad angoli di inclinazione estremi.
  Per gli appaltatori che lavorano su ampliamenti di fabbriche, sottopassaggi di ponti, costruzioni interne o trincee urbane,l'SV300 trasforma un escavatore standard da 25 a 32 tonnellate in una macchina da impilazione altamente manovrabile in grado di accedere a aree a cui nessun altro autista di impilazione può raggiungere.

L'SV300 fornisce una potenza di vibrazione ad alta frequenza di 2300 ∼ 3000 giri al minuto (regolabile tramite controllo del flusso) con una forza centrifuga di 558 kN (momento eccentrico 5,6 kgm).Le vibrazioni ad alta frequenza liquefichino rapidamente il terreno intorno al mucchio, riducendo fino al 75% la resistenza al attrito.

• Rapida penetrazione: un mucchio di lamiere di acciaio di 12 metri può essere spinto in 60-90 secondi in sabbia o argilla di densità media.

• L'estrazione è agevole anche le pile che si sono insediate per mesi possono essere tirate fuori con il minimo sforzo.

• Riduzione delle vibrazioni laterali forze orizzontali si annullano, proteggendo il braccio dell'escavatore e le strutture vicine.

• Riduzione del rumore con frequenza elevata allontana lo spettro acustico dai fastidiosi rumori a bassa frequenza.
  La frequenza regolabile consente all'operatore di impostare l'impostazione ottimale per ogni strato di terreno: frequenza inferiore (2300-2500 giri al minuto) per terreni molli per risparmiare carburante,frequenza più elevata (2700-3000 giri al minuto) per terreni densi o congelati per massimizzare la penetrazione.

• Asia sudorientale Il sistema di fusione a doppio flusso della pompa e l'unità di valvola di fusione ad alto flusso forniscono potenza su richiesta senza sovradimensionare il vettoreLa soluzione di adattamento allo spazio ristretto consente l'accumulo sotto i sorvoli esistenti e tra gli edifici.

• L'India ¢ gli appaltatori attenti ai costi beneficiano dell'insieme di valvole di controllo integrate, che riducono le perdite di tubi e i tempi di fermo di manutenzione.L'uscita di vibrazioni ad alta frequenza funziona in modo efficiente nei vari terreni dell'altopiano del Deccan e della pianura del GangeIl design compatto è ideale per strade rurali strette e ponti sotterranei.

• Russia La soluzione di adattamento allo spazio ristretto è preziosa per i blocchi di ancoraggio delle condotte e le fondamenta del permafrost dove l'accesso è limitato.

R: Il sistema di fusione a doppio flusso di pompe combina l'output di due pompe idrauliche (in genere dai circuiti principale e ausiliario dell'escavatore).una pompa fornisce flusso per un funzionamento energeticamente efficienteQuando si incontra terreno duro, il sistema fusiona la seconda pompa, raddoppiando il flusso verso il martello e aumentando la forza centrifuga a 558 kN.

R: L'insieme di valvole di controllo integrato sostituisce più valvole separate e tubi lunghi con un unico blocco compatto, riducendo i potenziali punti di perdita, semplificando la risoluzione dei problemi,e migliora il tempo di rispostaTutte le funzioni (avvio/arresto, rotazione, inclinazione, controllo del flusso) sono controllate da un'unica unità.

Il sistema di fusione del doppio flusso della pompa si riferisce al circuito idraulico complessivo che combina due flussi della pompa.L'unità di valvola di fusione ad alto flusso è il componente specifico della valvola che esegue la fusione e regola il flusso combinato fino a 280 L/minEntrambi sono integrati nel design dell'SV300.

R: Combina la presa laterale (senza guida verticale), dimensioni compatte (1,34 m di lunghezza, 1,23 m di larghezza, 2,92 m di altezza), rotazione continua a 360°, inclinazione di ±30° e sistema di pinzazione a cambio rapido.Puoi lavorare sotto i 3.5 metri di soffitti e tra pareti distanti solo 1,3 metri ̇ luoghi dove i camionisti convenzionali non possono andare.

R: Per la maggior parte dei tipi di suolo, sì. L'uscita da vibrazioni ad alta frequenza (2300-3000 giri al minuto) liquefa il suolo più velocemente rispetto a quelle a bassa frequenza (1500-2000 giri al minuto).Produce anche meno vibrazioni laterali e meno rumore percepitoLa frequenza regolabile SV300 ′ consente di utilizzare giri inferiori in terreno molle per risparmiare carburante e giri più alti in terreno denso per una massima penetrazione.

A: con sedili intercambiabili: pali in lamiera di acciaio di tipo U e Z (fino a 12-15 m), travi H fino a 350 mm e pali di tubi circolari fino a 600 mm di diametro.

R: Qualsiasi escavatore da 25 ‰ 32 tonnellate (Komatsu, Hitachi, SANY, XCMG, Liugong, ecc.)) con accoppiamento veloce idraulico e due circuiti ausiliari (per la fusione di due pompe) o almeno un circuito con portata fino a 280 l/minL'installazione richiede in genere un giorno.
