Martello a colpo idraulico con valvola di fusione ad alto flusso e valvola di controllo integrata

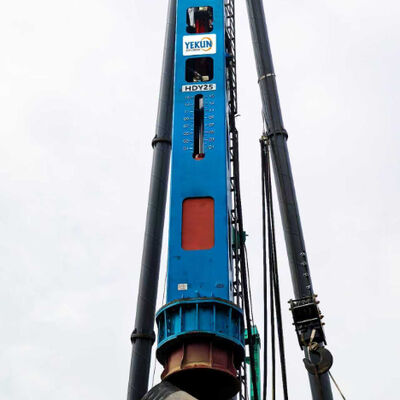

Il martello a impatto idraulico HDY25 è il modello di punta della nostra serie HDY, progettato per i progetti di impilazione più impegnativi in Asia sudorientale, India e Russia.Con un'energia di urto massima di 375 kN·mLa HDY25 offre una produttività ineguagliabile grazie a una carrozzeria da 25.000 kg e a innovazioni idrauliche avanzate.un'unità di valvola di fusione ad alto flusso, un gruppo di valvole di controllo integrato, auto lubrificante con basso mantenimento, controllo servo di posizionamento preciso e un design a basso costo di manutenzione.queste caratteristiche assicurano un funzionamento affidabile nei climi estremi dal caldo tropicale al gelo siberiano.

L'HDY25 è alimentato da un gruppo di pompe unico: due pompe a pistoni assiali Rexroth A11VLO260 a spostamento variabile più una pompa a doppia paletta Parker T67DB collegata in serie.L'unità di valvola di fusione ad alto flusso combina in modo intelligente l'output di tutte e tre le pompe durante la fase di sollevamento del ciclo del martelloQuesta unità di valvola dirige fino a 900 L/min (dalla centrale D550) nel cilindro, sollevando rapidamente il pistone da 25 tonnellate.la valvola di fusione ad alto flusso riduce il flusso per risparmiare energia e prevenire il surriscaldamentoIl risultato è un tempo di ciclo del 25% più rapido rispetto ai martelli convenzionali a pompa singola, che si traduce direttamente in più pile azionate per turno.

Al centro del circuito idraulico HDY25 si trova il gruppo di valvole di controllo integrate montate direttamente sul blocco del cilindro.con una capacità di accumulo di potenza inferiore o uguale a 1000 WQuando la valvola elettronica riceve un segnale elettrico dal regolatore, la valvola elettrostatica si accende e si accende.la valvola della cartuccia si apre immediatamenteLa valvola di sequenza assicura che la fase di sollevamento sia completata completamente prima dell'inizio della caduta.Questa valvola di controllo integrata riduce il tempo di risposta a meno di 50 millisecondi, dando all'operatore un comando preciso su ogni colpo.

Per combattere l'usura, le guide del cuore del martello sono dotate di componenti auto lubrificanti a bassa manutenzione.Questi cuscinetti sono fatti di bronzo ad alta resistenza impregnato di lubrificanti solidiA differenza dei tradizionali cuscinetti lubrificati con grasso, il cuscinetto auto lubrificante a bassa manutenzione non richiede l'ingrasso quotidiano.Resiste a forti carichi di impatto e fluttuazioni di temperatura senza attacchiI dati sul campo degli appaltatori russi mostrano che il cuscinetto auto lubrificante a bassa manutenzione prolunga la vita di servizio della guida del 300% e riduce il tempo di manutenzione del 80%.Per i progetti dell'Asia sudorientale con elevata umidità e fanghi abrasivi, questa caratteristica è un punto di svolta.

Il moderno impilamento richiede non solo potenza ma anche precisione.Un regolatore riceve feedback in tempo reale dai sensori di colpo sul cilindroL'algoritmo di controllo servo di posizionamento preciso regola la tempistica della valvola solenoide per regolare la lunghezza della corsa del pistone con una precisione di ± 5 mm.L'operatore può impostare una corsa specifica tramite il pannello di controllo , un tratto più breve per i colpi di finitura delicati o un tratto completo di 1500 mm per l'energia massima.e garantisce l'allineamento verticale anche su un terreno inclinatoNei ponti indiani o nei progetti di grattacieli indonesiani, questo livello di controllo è inestimabile.

Ogni componente dell'HDY25 è selezionato per ridurre al minimo le spese a lungo termine.Sigilli per cilindri Trelleborg (durata di servizio superiore a 5000 ore), filtri di ritorno Hedrick (filtrazione assoluta di 10 μm) e pompe Rexroth (testate per 10.000 ore).Il progetto a basso costo di manutenzione include anche un raffreddatore ad olio di grande capacità tre in uno con controllo termostatico, mantenere la temperatura dell'olio idraulico al di sotto dei 65°C anche in condizioni ambientali a 45°C La centrale elettrica dispone di un serbatoio di carburante montato in alto e di ventilazione interna forzataNel complesso, la progettazione a basso costo di manutenzione riduce i costi annuali di manutenzione di circa il 35% rispetto ai martelli idraulici concorrenti.

Per l'Asia sudorientale (Indonesia, Thailandia, Vietnam, Filippine):

• Il cuscinetto auto lubrificante a bassa manutenzione gestisce l'alta umidità e i terreni abrasivi senza l'ingrasso giornaliero.

• L'unità di valvola di fusione ad alto flusso fornisce cicli veloci per l'accumulo di terra morbida.

• La progettazione a basso costo di manutenzione riduce i tempi di fermo in isole remote dove il servizio è scarso.

Per l'India:

• Il servocontrollo di posizionamento preciso garantisce l'integrità della pila in strati di terreno e roccia di cotone nero variabili.

• L'insieme di valvole di controllo integrato offre un'interruzione affidabile anche in caso di fluttuazioni di potenza.

• La progettazione a basso costo di manutenzione riduce i costi operativi per gli appaltatori sensibili ai prezzi.

Per la Russia:

• Il cuscinetto auto lubrificante a bassa manutenzione funziona a temperature sotto zero senza ispessimento del grasso.

• L'unità di valvola di fusione ad alto flusso mantiene la densità di potenza in terreno congelato pesante.

• La costruzione robusta con sigilli Trelleborg impedisce perdite di freddo.

D1: In che modo l'unità di valvola di fusione ad alto flusso differisce da un sistema di fusione a doppio flusso di pompa?
R: L'unità di valvola di fusione ad alto flusso combina tre fonti di pompa (due pistoni assiali + una pompa a vele) in un unico flusso ottimizzato, mentre un sistema di doppia pompa ne fusiona solo due.Questo dà all'HDY25 un flusso di picco più elevato di 900 L/min per un sollevamento del pistone più veloce.

D2: Cosa rende l'insieme di valvole di controllo integrato più affidabile dei blocchi di valvole tradizionali?
R: Elimina le condotte esterne, riduce il calo di pressione e centralizza le valvole solenoide e cartuccia su un unico collettore.

D3: Ho bisogno di attrezzi speciali per la manutenzione del cuscinetto auto lubrificante a bassa manutenzione?
R: No. Questi cuscinetti non richiedono strumenti di lubrificazione. L'ispezione è visiva durante i controlli di routine. Gli intervalli di sostituzione sono in genere di 4000-5000 ore.

D4: Il servocontrollo di posizionamento preciso può compensare il terreno irregolare?
R: Sì. Il sistema consente all'operatore di impostare una corsa ridotta per i colpi di allineamento iniziali. Il sensore di corsa fornisce un feedback a circuito chiuso per mantenere l'energia di impatto costante.

Q5: In che modo la progettazione a basso costo di manutenzione influisce sulla garanzia e sulla disponibilità di parti?
R: Abbiamo in magazzino tutti i principali componenti (sigilli, filtri, pompe, valvole) nei magazzini regionali di Singapore, Mumbai e Mosca. La garanzia standard è di 12 mesi o 2000 ore.

Il martello ad impatto idraulico HDY25 offre prestazioni leader nella sua classe grazie all'unità di valvola di fusione ad alto flusso, all'assemblaggio di valvole di controllo integrato, al cuscinetto auto lubrificante a bassa manutenzione,controllo servo di posizionamento precisoChe si tratti di pilastri di tubi di acciaio in un impianto petrolchimico russo, pilastri di cemento prefabbricato in un'espansione della metropolitana indiana,o fondazioni di pile fotovoltaiche in un parco solare thailandese, l'HDY25 offre la potenza, la precisione e l'economia di cui hai bisogno.
