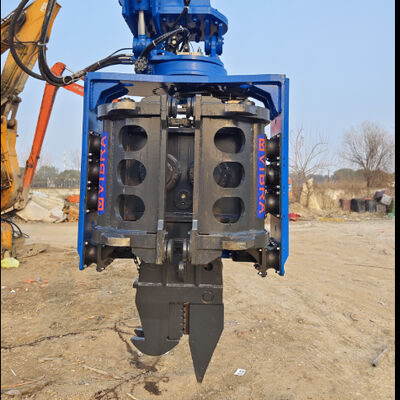

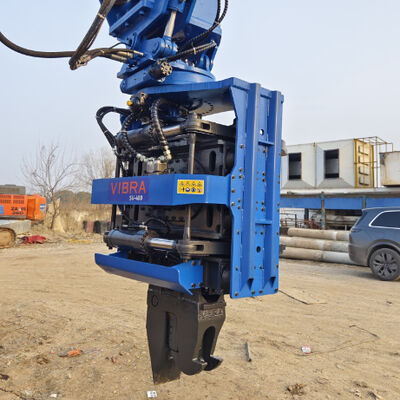

Guidatore idraulico a presa laterale per spazi ristretti. Operare con basso spazio della testa + inclinazione bidirezionale e rotazione a 360°.
Dettagli
| Momento eccentrico | 6,6 kgm | Frequenza | 2300~3000 giri/min |
|---|---|---|---|
| Forza centrifuga | 656 corone | Forza della pinza laterale | 465 corone |
| Forza di bloccaggio inferiore | kN 520 | Peso | 3870 kg |
| Escavatore applicabile | 32~40 t | ||
| Evidenziare | Guida di pile a presa laterale per spazi ristretti,9 m di profondità di stagno per il driver di aderenza laterale,Compatto e potente driver di pile a presa laterale |
||
Descrizione di prodotto
Introduzione

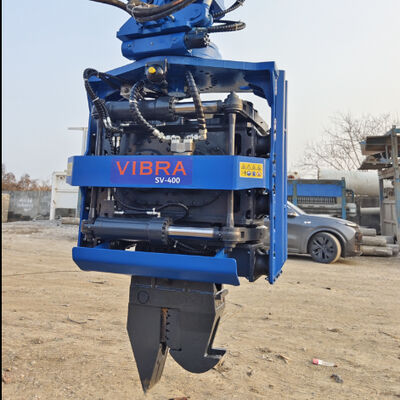

L'SV-400 è un battipalo ad alta capacità con impugnatura laterale: una forma specializzata di martello vibrante idraulico progettato per altezza ridotta e spazi ristretti. A differenza dei tradizionali battipali che richiedono un'elevata distanza verticale, l'SV-400 si monta direttamente su escavatori da 32-40 tonnellate e opera in modo efficiente sotto i ponti, all'interno delle fabbriche, nei tunnel e lungo le linee ferroviarie. Questa macchina è dotata di rotazione continua completa di 360 gradi e di una testa motrice inclinabile bidirezionale (±30 gradi), che consente all'operatore di posizionare il palo con qualsiasi angolazione senza spostare l'escavatore. Grazie alla capacità di funzionamento con altezza ridotta (altezza totale con pinza: 3.056 mm), l'SV-400 può lavorare in spazi fino a 3,5–4 metri in verticale. Il sistema di cambio rapido degli utensili con interfacce di bloccaggio standard sostituibili supporta palancole in acciaio, travi ad H e palancole circolari, il tutto con un'unica macchina. L'SV-400 eroga una forza centrifuga di 656 kN (come da catalogo: 激振力 656 kN – nota che il catalogo mostra 658? In realtà la tabella dice 656 per SV-400? Controlliamo: SV-400激振力=656kN secondo la tabella? La tabella dice 558 per SV-300, 656 per SV-400, 772 per SV-500, quindi 656 kN), funziona a 32 MPa e richiede un flusso di 280–360 l/min, rendendolo la soluzione ideale per palificazioni in spazi ristretti di medie e grandi dimensioni nel sud-est asiatico, in India e in Russia.
Caratteristiche principali e vantaggi (integrazione delle 5 parole chiave)
| Caratteristica | Vantaggio per progetti con altezza ridotta e spazi confinati |
|---|---|
| Battipalo con impugnatura laterale | Il design a bloccaggio laterale elimina la necessità di leader alti. Due set di morsetti (morsetto laterale + morsetto inferiore) garantiscono una presa sicura. Un unico dispositivo completa il bloccaggio, il posizionamento, la guida e l'estrazione, senza apparecchiature ausiliarie. Ideale per siti in cui lo spazio verticale è limitato. |
| Rotazione continua completa di 360 gradi | L'anello girevole di precisione fornisce una rotazione illimitata. Riposizionare il martello e il palo senza spostare l'escavatore: fondamentale nei pavimenti congestionati delle fabbriche, sotto i ponti e nei portali dei tunnel. Risparmia tempo e riduce la preparazione del sito. |
| Testa motrice inclinabile bidirezionale | Inclinazione di ±30 gradi in due direzioni. Consente l'infissione di palancole angolate per muri di sostegno, protezione di pendii o rinforzo di argini. Compensa anche le irregolarità del terreno, mantenendo i pali perfettamente verticali anche su superfici inclinate. |
| Capacità di funzionamento con headroom ridotto | L'altezza complessiva compatta (3.056 mm con connettore e morsetto) consente di lavorare sotto strutture con altezza ridotta. Ideale per ampliamenti di stabilimenti in cui i carroponti o le travi del tetto limitano lo spazio verticale o sotto i ponti esistenti durante progetti di ampliamento. |
| Sistema di cambio rapido degli utensili | Interfacce del sedile con morsetto standard sostituibili. Passa dalle ganasce per palancole in acciaio, alle pinze per travi ad H e ai morsetti per tubi circolari in pochi minuti. Non sono necessari strumenti speciali. Un singolo SV-400 gestisce più tipi di pile, riducendo la flotta di attrezzature e i costi di noleggio. |
Specifiche aggiuntive dal catalogo (SV-400):
-
Momento eccentrico: 6,6 kgm
-
Forza centrifuga: 656 kN
-
Gamma di frequenza: 2300–5000 giri/min (ampia gamma regolabile)
-
Forza di bloccaggio laterale: 465 kN | Forza di bloccaggio inferiore: 520 kN
-
Pressione di esercizio: 32 MPa
-
Flusso di lavoro: 280–360 L/min
-
Angolo di rotazione/inclinazione: 360° / ±30°
-
Dimensioni (L×P×A): 1400×1315×3056 mm
-
Peso (incluso connettore e morsetto): 3870 kg
-
Escavatore adatto: 32–40 tonnellate
Parametri tecnici – SV-400
| Parametro | Valore |
|---|---|
| Momento eccentrico | 6,6 kgm |
| Forza centrifuga | 656 kN |
| Gamma di frequenza | 2300 – 5000 giri/min |
| Forza di serraggio laterale | 465kN |
| Forza di bloccaggio inferiore | 520kN |
| Pressione di esercizio | 32MPa |
| Flusso di lavoro | 280 – 360 l/min |
| Angolo di rotazione | 360° |
| Angolo di inclinazione | ±30° |
| Dimensioni (L×L×A) | 1400×1315×3056mm |
| Peso (incl. connettore e morsetto) | 3870 chilogrammi |
| Escavatore adatto | 32 – 40 tonnellate |
Perché SV-400 per il Sud-Est asiatico, India e Russia
Sud-est asiatico (ampliamento del ponte, ampliamento di fabbriche, costruzione di tunnel)
-
La capacità operativa a bassa altezza è essenziale per lavorare sotto le autostrade sopraelevate esistenti a Bangkok, Giakarta e Manila durante i progetti di ampliamento.
-
La rotazione continua completa a 360 gradi consente un allineamento preciso dei pali in zone di costruzione urbana densa con un riposizionamento minimo dell'escavatore.
-
La testa di azionamento con inclinazione bidirezionale aiuta a installare palancole per pareti di canali e barriere contro le inondazioni ad angoli specifici.
-
Il sistema di cambio rapido degli utensili consente il passaggio rapido tra palancole in acciaio (per pareti fluviali) e palancole tubolari (per fondazioni di ponti).
India (lavori sottoponte su cavalcavia, metropolitana, capannoni industriali)
-
Battipalo con impugnatura lateraleIl design elimina la necessità di terminali alti, rendendo possibile l'infissione di pile sotto cavalcavia bassi e all'interno di espansioni di magazzini dove l'altezza libera è inferiore a 4 metri.
-
Il sistema di cambio rapido degli strumenti consente agli appaltatori di passare tra palancole in acciaio (per il puntellamento delle fondazioni) e travi ad H (per la costruzione di colonne) nello stesso cantiere, risparmiando tempo e costi delle attrezzature.
-
La rotazione completa a 360 gradi è preziosa per lavorare lungo le strette corsie di servizio in città affollate come Mumbai e Delhi.
-
La gamma ad alta frequenza fino a 5.000 giri/min (su SV-400) fornisce una velocità extra per penetrare nei terreni misti comuni nelle pianure alluvionali indiane.
Russia (stabilimenti industriali, riparazioni di ponti, recinzioni invernali confinate)
-
Capacità di funzionamento con headroom ridottoconsente l'infissione di pali all'interno di strutture riscaldate o sotto i carroponti esistenti nelle fabbriche, aspetto fondamentale per il mantenimento della produzione durante gli ammodernamenti invernali.
-
Testa motrice inclinabile bidirezionalecon robusti cilindri idraulici funziona in modo affidabile a temperature inferiori allo zero.
-
Il sistema di cambio rapido degli utensili riduce al minimo i tempi di inattività quando si passa da un tipo di palo all'altro, particolarmente utile in zone industriali remote dove più macchine non possono essere mobilitate facilmente.
-
Rotazione continua completa di 360 gradigarantisce che il terreno ghiacciato o l'accumulo di neve non ostacolino il posizionamento.
FAQ (domande frequenti)
D1: Cosa rende un battipalo con impugnatura laterale diverso da un martello vibrante standard?
R: Un battipalo con impugnatura laterale utilizza due sistemi di bloccaggio: un morsetto laterale e un morsetto inferiore. Il morsetto laterale afferra il palo lateralmente, consentendo all'intero assemblaggio di avere un'altezza complessiva molto inferiore. Ciò garantisce una capacità operativa con altezza ridotta: è possibile infiggere pali in spazi stretti fino a 3,5–4 metri in verticale, cosa impossibile con i martelli standard dotati solo di pinza inferiore.
D2: L'SV-400 può infiggere pali ad angolo?
R: Sì. La testa di azionamento con inclinazione bidirezionale consente di inclinare il martello di ±30 gradi in due direzioni. Questo è l'ideale per palancole (muri di sostegno inclinati), palancole sulle sponde del fiume o per compensare terreni irregolari.
Q3: Ha davvero una rotazione completa di 360 gradi?
R: Assolutamente. La rotazione continua completa di 360 gradi è ottenuta tramite una ralla di precisione. È possibile ruotare il martello e il palo in qualsiasi orientamento senza spostare l'escavatore: un enorme vantaggio in spazi ristretti.
Q4: Come funziona il sistema di cambio rapido degli strumenti?
R: Ilsistema di cambio rapido degli utensiliutilizza interfacce del sedile con morsetto standard sostituibili. È sufficiente rimuovere alcuni perni, scambiare le ganasce del morsetto (profilo di palancole in acciaio, impugnatura per trave ad H o morsetto per tubi) e reinstallare. L'intero cambiamento richiede meno di 10 minuti. Non sono necessari strumenti speciali.
Q5: Di quale dimensione dell'escavatore ho bisogno per l'SV-400?
R: L'SV-400 è adatto agli escavatori da 32–40 tonnellate. Richiede un flusso idraulico di 280–360 L/min a 32 MPa. I modelli compatibili includono Komatsu PC360–PC400, Hitachi ZX350–ZX400 e Sany SY335–SY395.
Q6: Quali tipi di pile può gestire?
R: Con il sistema di cambio rapido dell'utensile, l'SV-400 può gestire:
-
Palancole in acciaio di tipo U e tipo Z (la maggior parte dei profili)
-
Travi ad H (flangia larga, flangia media)
-
Pali di tubi circolari in acciaio (vari diametri)
-
Pali prefabbricati in cemento (con cuscinetti in gomma opzionali)
D7: In che modo la capacità operativa a bassa altezza libera avvantaggia il funzionamento del ponte?
R: Quando si ripristinano o si ampliano ponti esistenti, spesso è necessario piantare pali direttamente sotto l'impalcato del ponte, dove la distanza è di soli 3,5–4 metri. I tradizionali battipali non sono adatti. La capacità di funzionamento a bassa altezza libera dell'SV-400 consente di lavorare sotto il ponte senza chiudere il ponte al traffico, con un enorme risparmio di tempo e costi.
D8: Qual è il vantaggio dell'ampia gamma di frequenze (2.300–5.000 giri/min)?
R: La frequenza regolabile consente di adattare le vibrazioni alle condizioni del terreno. Frequenza più bassa (2300 giri/min) per terreni sciolti e soffici; frequenza più elevata (fino a 5000 giri/min) per strati densi e compattati. Questa flessibilità, combinata con la testa di azionamento con inclinazione bidirezionale e la rotazione continua completa di 360 gradi, rende l'SV-400 uno dei battipali per spazi ristretti più versatili sul mercato.
Q9: Quale manutenzione è necessaria?
R: La ralla di rotazione e i cilindri di inclinazione richiedono un ingrassaggio periodico ogni 50 ore di funzionamento. Le interfacce dei morsetti del sistema di cambio rapido dell'utensile devono essere ispezionate per verificarne l'usura dopo 500 ore. Tutti i componenti idraulici utilizzano oli standard per escavatori. Il giunto rotante ad alta pressione è progettato per una lunga durata con una manutenzione minima.
