Guidatore idraulico di pile. Rotation continua a 360 gradi e vibrazione ad alta frequenza per siti di lavoro confinati.
Dettagli
| Frequenza di vibrazione | 2800 rpm | Momento eccentrico | 4,3 kgm |
|---|---|---|---|
| Pressione operativa | 32 MPa | Flusso di lavoro | 176 l/min |
| Forza centrifuga | 335 kune | Lunghezza massima della pila | 12m |
| Peso del braccio | 500KG | Peso del martello | 1900 kg |
| Escavatore adatto | 23~27 | ||
| Evidenziare | Martinetta per escavatori a 360 gradi,Martinetta vibrante da 12M,Martinetta per escavatori da 23-27 tonnellate |
||
Descrizione di prodotto
Introduzione

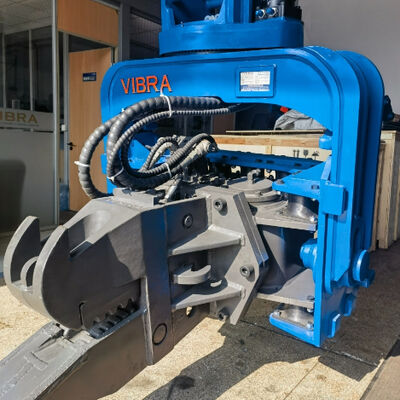

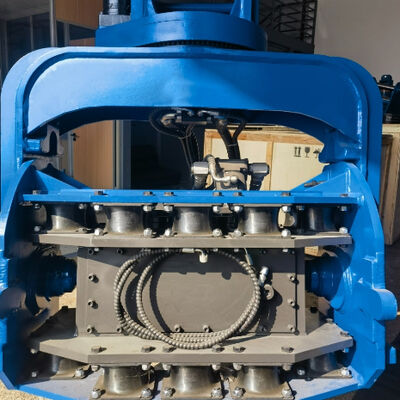

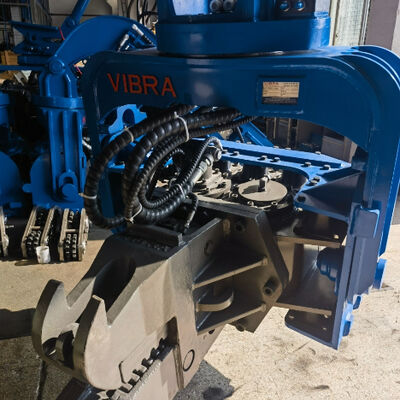

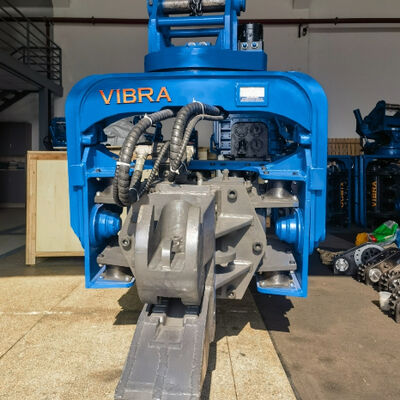

L'FV-280R è un accessorio battipalo idraulico di alta qualità progettato per escavatori da 23-27 tonnellate. Progettato per lavori di fondazione impegnativi, combinarotazione continua completa di 360 gradi, vibrazione ad alta frequenza (2800 giri/min) e un robusto gruppo meccanismo di rotazione completo per guidare ed estrarre palancole in acciaio, palancole in tubi di acciaio e palancole prefabbricate in cemento con eccezionale efficienza. Grazie all'elevata energia d'impatto per colpo (forza centrifuga di 335 kN), questa macchina penetra rapidamente nella ghiaia densa, nella roccia esposta agli agenti atmosferici e nel terreno ghiacciato, eliminando la torsione del tubo e riducendo i tempi di fermo.
Che tu stia costruendo grattacieli a Giakarta, fondazioni di ponti a Mumbai o impianti industriali in Siberia, l'FV-280R offre prestazioni costanti e che richiedono poca manutenzione. Il suo supporto rotante di precisione fornisce 90 tonnellate di capacità di trazione assiale con gioco zero permanente, garantendo una rotazione fluida e una lunga durata. Il giunto rotante ad alta pressione (40 MPa) è coperto da una garanzia di 12 mesi e i tubi vibranti seguono il movimento del gancio per eliminare gli scoppi di attrito, un punto di guasto comune nei progetti convenzionali.
Caratteristiche principali e vantaggi (integrazione delle 5 parole chiave)
| Caratteristica | Vantaggio per i cantieri in SEA, India e Russia |
|---|---|
| Rotazione continua completa di 360 gradi | L'anello girevole di precisione consente il posizionamento dell'utensile a qualsiasi angolazione senza spostare l'escavatore, aspetto fondamentale per strade strette (Bangkok, Delhi), spazi sotto i ponti e pareti di canali. Tiro assiale di 90 tonnellate con gioco zero – nessuna rottura per attrito del tubo. |
| Emissione di vibrazioni ad alta frequenza(2800 giri/min) | La rapida liquefazione del terreno riduce l'attrito, piantando i pali il 30% più velocemente rispetto ai martelli standard. Supera argilla, sabbia e permafrost. La frequenza a due stadi (2800 giri/min fissa) garantisce una penetrazione costante. |
| Battipalo idraulicosistema | Collegamento diretto al circuito ausiliario dell'escavatore (32 MPa, 176,4 L/min). Nessun alimentatore esterno: riduce i costi di capitale e semplifica la manutenzione. Compatibile con Komatsu, Hitachi, Sany, |
| Elevata energia d'impatto per colpo(335kN) | Ogni ciclo di vibrazione eroga una forza centrifuga di 335 kN. Attraversa strati di ghiaia (ad esempio Pune, morena russa) e roccia erosa dalle intemperie. Garantisce l'infissione di pali diritti fino a 12 m di lunghezza senza un peso eccessivo del martello. |
| Assemblaggio completo del meccanismo di rotazione | Ralla per impieghi gravosi con precarico zero-gap permanente. Resiste a forti forze di trazione durante l'estrazione del palo. Sigillato contro polvere, umidità e temperature sotto lo zero. Non è necessaria alcuna regolazione periodica del gioco. |
Ulteriori specifiche dal catalogo:
-
Frequenza di vibrazione: 2800 giri/min
-
Momento eccentrico: 4,3 kgm
-
Pressione di esercizio: 32 MPa
-
Flusso di lavoro: 176,4 L/min
-
Forza centrifuga: 335 kN
-
Lunghezza massima della pila: 12 m
-
Peso del braccio: 500 kg
-
Peso del martello: 1900 kg
-
Escavatore adatto: 23–27 tonnellate
Parametri tecnici – FV-280R
| Parametro | Valore |
|---|---|
| Frequenza di vibrazione | 2800 giri al minuto |
| Momento eccentrico | 4,3 kgm |
| Pressione di esercizio | 32MPa |
| Flusso di lavoro | 176,4 l/min |
| Forza centrifuga | 335 kN |
| Massimo. Lunghezza del mucchio | 12 milioni |
| Peso del braccio | 500 chilogrammi |
| Peso del martello | 1900 chilogrammi |
| Escavatore adatto | 23 – 27 tonnellate |
Perché FV-280R per il Sud-Est asiatico, India e Russia
Sud-est asiatico (terreno soffice, elevata umidità, spazi ristretti)
-
La rotazione continua completa a 360 gradi consente di effettuare palancole lungo i canali di drenaggio e sotto le strutture esistenti senza riposizionare il trasportatore, aspetto fondamentale nelle città congestionate come Giakarta, Manila e Ho Chi Minh City.
-
L'emissione di vibrazioni ad alta frequenza riduce al minimo la liquefazione del terreno nell'argilla di Bangkok e nel limo del delta, accelerando la guida.
-
Il gruppo completo del meccanismo di rotazione con guarnizioni resistenti alla corrosione resiste all'umidità tropicale e agli ambienti salini (progetti costieri).
India (terreni misti, progetti di fondazioni pesanti, efficienza dei costi)
-
Il battipalo idraulico utilizza l'impianto idraulico degli escavatori esistenti: riduce i costi della flotta fino al 40% rispetto agli impianti di palificazione dedicati. Perfetto per viadotti metropolitani, ponti autostradali e impianti industriali.
-
L'elevata energia di impatto per colpo (335 kN) attraversa gli strati di ghiaia vicino a Pune, la roccia erosa dalle intemperie a Bangalore e i terreni alluvionali compattati a Delhi NCR.
-
La rotazione continua completa a 360 gradi consente un allineamento preciso in zone di costruzione urbane ristrette.
Russia (permafrost, freddo estremo, inverni lunghi)
-
Il gruppo completo del meccanismo di rotazione con rulli precaricati elimina il gioco che potrebbe congelare o disallinearsi a -30°C. Speciali guarnizioni per basse temperature mantengono la flessibilità.
-
L'emissione di vibrazioni ad alta frequenza penetra rapidamente nel terreno ghiacciato, consentendo l'infissione di pali anche durante i mesi invernali.
-
L'elevata energia d'impatto per colpo (335 kN) supera l'elevata resistenza del permafrost senza bisogno di un supporto più pesante.
FAQ (domande frequenti)
Q1: Quale dimensione dell'escavatore è richiesta per l'FV-280R?
R: L'FV-280R è progettato per escavatori da 23–27 tonnellate. Richiede un flusso idraulico di 176,4 L/min a 32 MPa – compatibile con Komatsu PC240‑270, Hitachi ZX250‑270, Sany SY265‑285 e mezzi simili.
Q2: È necessario un alimentatore separato?
R: No. Essendo un battipalo idraulico, si collega direttamente al circuito ausiliario dell'escavatore. L'assenza di un alimentatore esterno significa costi inferiori, trasporto più semplice e manutenzione più semplice.
Q3: Può funzionare in aree molto ristrette o con altezza libera ridotta?
R: Sì. La rotazione continua completa di 360 gradi consente di inclinare e ruotare il martello in quasi tutte le posizioni. Grazie al design compatto del braccio (peso del braccio di soli 500 kg), è possibile infiggere pali con un'altezza verticale di soli 3,5–4 m.
Q4: Quali tipi di pile e lunghezze può gestire?
A: Palancole in acciaio (tipo U, tipo Z, anima diritta), palancole con tubi in acciaio e palancole prefabbricate in cemento fino a 12 metri di lunghezza. L'elevata energia d'impatto per colpo (335 kN) garantisce una penetrazione fluida anche in terreni densi o stratificati.
Q5: In che modo l'intero gruppo del meccanismo di rotazione migliora l'affidabilità?
R: Utilizza un cuscinetto rotante rettificato di precisione con precarico permanente a zero gap. La capacità di tiro assiale di 90 tonnellate consente di estrarre pali ostinati senza danneggiare l'anello girevole. Non è necessaria alcuna regolazione periodica del gioco, risparmiando tempo per la manutenzione e prevenendo arresti non pianificati.
Q6: Che dire della manutenzione in ambienti remoti o difficili?
R: Il giunto rotante ad alta pressione è coperto da una garanzia di 12 mesi. I tubi vibranti seguono il movimento del gancio, eliminando il contatto abrasivo, un comune punto di guasto. Si consiglia di ingrassare regolarmente il cuscinetto girevole ogni 50 ore. Per le temperature estreme, è disponibile un grasso opzionale per basse temperature.
Q7: Questo modello è adatto per l'infissione di pali di parchi solari (fotovoltaici)?
R: Sebbene l'FV-280R non sia un modello fotovoltaico dedicato, la sua vibrazione ad alta frequenza e l'elevata energia di impatto per colpo lo rendono in grado di piantare pali fotovoltaici su terreni da morbidi a medi. Per il lavoro dedicato ai parchi solari, prendi in considerazione la nostra serie fotovoltaica FV-280.
Q8: Qual è il vantaggio del gap zero permanente nella ralla?
R: Le ralle tradizionali sviluppano un gioco nel tempo, causando una scarsa precisione di rotazione e una maggiore usura. Il gruppo del meccanismo di rotazione completo con gap zero permanente mantiene un allineamento preciso per tutta la vita della macchina: nessuna regolazione, nessun tintinnio e una maggiore durata dei componenti.
