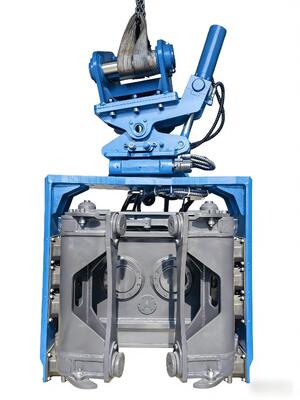

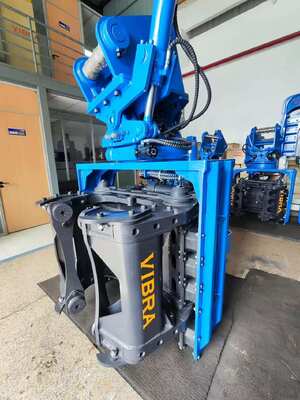

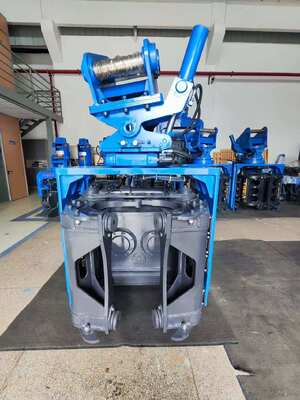

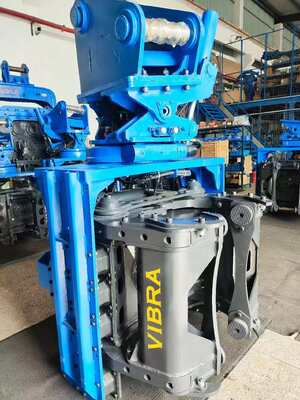

Battipalo a bassa altezza – Design con impugnatura laterale con rotazione a 360° e fusione del flusso a doppia pompa per palificazioni pesanti

L'SV-400 è un potenteBattipalo con impugnatura laterale prodotto in Cina, progettato specificamente per gli escavatori da 32-40 tonnellate per operare negli ambienti con spazi ridotti e spazi ristretti più impegnativi: ammodernamento di fabbriche, sostegno di ponti, drenaggio urbano ed estensioni di parcheggi sotterranei. Suocapacità operativa a bassa altezza libera– utilizzando sia il morsetto laterale (465 kN) che quello inferiore (520 kN) – consente l'infissione e l'estrazione di pali in spazi verticali bassi fino a3,8 metri. Come un veroBattipalo con rotazione di 360 gradi, offre la rotazione continua (360°) più l'inclinazione bidirezionale di ±30°, eliminando la necessità di riposizionare l'escavatore nei cantieri congestionati. ILspazi ristretti della struttura compattail design mantiene le dimensioni complessive ridotte (1400×1315×3056 mm), consentendo l'accesso attraverso porte industriali standard e tra pilastri distanziati di 3,5 metri l'uno dall'altro. ILsistema di fusione del flusso a doppia pompagarantisce che il martello riceva l'intera portata di 280‑360 l/min necessaria per la sua forza centrifuga di 656 kN, anche quando la potenza della singola pompa dell'escavatore è moderata. Questa combinazione rende l'SV-400 la scelta ideale per gli appaltatori del Sud-Est asiatico, dell'India e della Russia che lavorano su spalle di ponti, fondazioni di fabbriche, strutture portuali e muri di difesa dalle inondazioni.

L'SV-400 è un collaudatoBattipalo con impugnatura laterale prodotto in Cina, apprezzato in tutto il mondo per la sua affidabilità, potenza e facilità di installazione. Si monta su escavatori da 32-40 tonnellate con modifiche minime: in genere 2-3 ore per il primo montaggio, quindi 30 minuti per il cambio. Il design dell'impugnatura laterale consente al martello di lavorare accanto alle strutture esistenti senza bisogno di una guida o di una gru dedicata.

Gli impianti di palificazione convenzionali non possono funzionare sotto ponti bassi o all'interno di scantinati. Gli SV-400capacità operativa a bassa altezza liberarisolve questo problema utilizzando un morsetto inferiore che afferra la pila sotto il corpo principale del martello. Puoi guidare ed estrarre pali in spazi bassi fino a3,8 metri– perfetto per palificazioni interne, sotto cavalcavia o sotto linee elettriche.

A differenza dei martelli limitati a 180° o 270°, l'SV-400 è un veroBattipalo con rotazione di 360 gradicon rotazione continua e inclinazione laterale di ±30°. Un raccordo rotante idraulico consente una rotazione illimitata senza torsione del tubo. Posiziona palancole con qualsiasi angolazione, infissione di muri di sostegno inclinati o estrazione di palancole attorcigliate, il tutto senza spostare l'escavatore. Ciò consente di risparmiare ore di riposizionamento su siti affollati.

Con dimensioni di soli 1.400 mm (L) × 1.315 mm (L) × 3.056 mm (A) e un peso di 3.870 kg, ilspazi ristretti della struttura compattal'ingegneria consente all'SV-400 di passare attraverso le porte standard delle fabbriche, tra le colonne e all'interno dei container di spedizione. Questa compattezza riduce anche i costi di trasporto: più unità per container verso siti remoti in Siberia o nazioni insulari.

L'SV-400 richiede 280‑360 l/min per fornire la sua piena forza centrifuga di 656 kN. ILsistema di fusione del flusso a doppia pompacombina due circuiti ausiliari separati provenienti dall'escavatore in un unico flusso ad alto flusso, garantendo una potenza costante anche su macchine con flusso della pompa singola inferiore (ad esempio, 160+160 L/min). Il sistema fornisce inoltre un controllo delle vibrazioni a due stadi: primo stadio per terreni morbidi, secondo stadio (flusso unito) per strati duri. Questa caratteristica è particolarmente preziosa in Russia (olio freddo) e India (flotte di escavatori più vecchi).

Sud-est asiatico(città dense, ponti bassi, muri contro le inondazioni)

• Capacità di funzionamento con headroom ridotto– infiggere palancole sotto binari MRT sopraelevati, cavalcavia bassi e parcheggi interni interrati.
• Rotazione di 360 gradi– riposizionare i pali senza spostare l'escavatore nelle strade strette di Bangkok, Giakarta, Manila.
• Struttura compatta– passa attraverso vicoli stretti e porte industriali standard.

India(riabilitazione di ponti, progetti di metropolitane, flotte miste di escavatori)

• Sistema di fusione del flusso a doppia pompa– compatibile con i vecchi escavatori da 32‑40 tonnellate (JCB, Sany, Komatsu) con flusso ausiliario moderato.
• Battipalo con impugnatura laterale prodotto in Cina– qualità comprovata a costi competitivi, riducendo le spese in conto capitale.
• Rotazione di 360°– velocizza l’incastro delle palancole per le spalle dei ponti e i cofferdam.

Russia(freddo estremo, siti remoti, impianti industriali a bassa altezza)

• Affidabile fino a -30°C.Altezza libera ridottaconsente l'accatastamento all'interno degli edifici industriali senza rimozione del tetto.
• Struttura compatta– riduce i costi di trasporto verso la Siberia; più unità per contenitore.
• Fusione a doppia pompamantiene la potenza idraulica anche con olio freddo e denso; il secondo stadio aumenta la forza quando necessario.

• Palancole in acciaio di tipo U e tipo Z
• Travi ad H (flangia fino a 400 mm)
• Pali di tubi circolari (fino a 800 mm di diametro)
• Ganasce sostituibili: sostituzione in meno di 10 minuti

D1: Qual è l'headroom minimo per l'SV-400?
R: Concapacità operativa a bassa altezza liberautilizzando il morsetto inferiore è possibile lavorare in spazi ridotti fino a 3,8 metri.

Q2: L'SV-400 può ruotare continuamente senza danneggiare il tubo?
R: Sì. Come aBattipalo con rotazione di 360 gradi, è dotato di un raccordo rotante idraulico che consente una rotazione illimitata, senza torsioni e senza affaticamento del tubo.

D3: Il mio escavatore ha una portata totale di soli 240 l/min. Può eseguire l'SV-400?
R: Sì, ilsistema di fusione del flusso a doppia pompacombina due circuiti (ad esempio, 120+120 L/min) per raggiungere 240 L/min. Per una forza totale di 656 kN, consigliamo 280‑360 l/min, ma il martello funzionerà comunque a potenza ridotta con un flusso inferiore.

Q4: Cosa significa "spazi confinati di struttura compatta" in cantiere?
R: L'SV-400 è largo solo 1.315 me alto 3.056 m. Passa attraverso porte industriali standard e funziona tra pilastri distanziati di 3,5-4 metri l'uno dall'altro.

Q5: Come funziona la vibrazione a due stadi?
R: Il primo stadio utilizza il flusso della pompa singola per terreni normali. La seconda fase attiva ilfusione del flusso a doppia pompaper aumentare la forza di eccitazione per gli strati duri, il tutto controllato dalla cabina.

Q6: disponibilità dei pezzi di ricambio?
R: Disponiamo di parti soggette ad usura (ganasce, guarnizioni, tubi flessibili, cuscinetti) a Singapore (Sud-Est asiatico), Mumbai (India) e Mosca (Russia). Consegna 3‑5 giorni lavorativi.

L'SV-400 è il massimoBattipalo con impugnatura laterale prodotto in Cinaper gli appaltatori che necessitanocapacità operativa a bassa altezza libera,Battipalo con rotazione di 360 gradiflessibilità,spazi ristretti della struttura compattaaccesso esistema di fusione del flusso a doppia pompaaffidabilità. Fornisce 656 kN di potenza vibratoria per infiggere palancole, travi ad H e palancole negli ambienti più stretti e difficili del sud-est asiatico, dell'India e della Russia. Contattaci per una verifica di compatibilità con il tuo escavatore da 32‑40 tonnellate.
