Dettagli
| Momento eccentrico | 5,6 kgm | Forza centrifuga | 558 corone |
|---|---|---|---|
| Frequenza | 2300~3000 giri/min | Forza della pinza laterale | 385 kune |
| Forza di bloccaggio inferiore | 490 kN | Pressione operativa | 32 MPa |
| Dimensioni LxLxA | 1343x1230x2923mm | Escavatore applicabile | 25~32 tonnellate |
| Evidenziare | potenza di portata media del guidatore della presa laterale,il conduttore di pile a presa laterale richiede progetti,Appoggio laterale del conducente di pile SV-300 |
||
Descrizione di prodotto
Visualizzazione

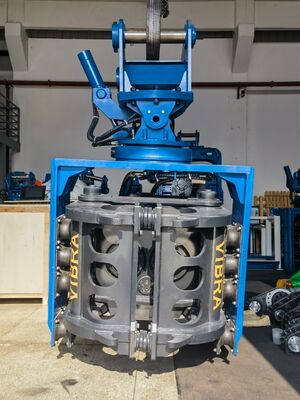

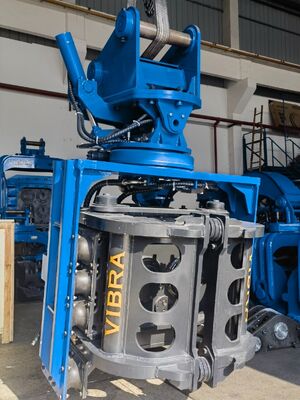

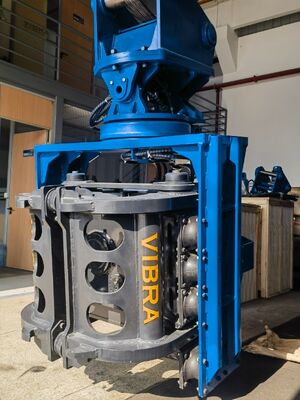

L'SV-300 è un versatile azionatore di pile a presa laterale progettato per scavatori da 25 a 32 tonnellate per eccellere nella costruzione a basso livello e in spazi ristretti ∙ ampliamenti di fabbriche, sostegni di ponti, drenaggio urbano,e fondazioni residenzialiLa sua capacità di funzionamento con un basso spazio per la testa (385 kN di pinza laterale + 490 kN di pinza inferiore) consente la guida e l'estrazione di pile in spazi liberi verticali fino a 3,5 metri.L'insieme di valvole di controllo integrato consolida tutte le funzioni idrauliche (clamping, rotazione, vibrazione) in un unico blocco, riducendo di oltre il 70% i collegamenti dei tubi e i punti di fuga.L'auto lubrificante è caratterizzato da un basso mantenimento e utilizza cuscinetti sigillati che richiedono l'ingrasso solo ogni 200-300 oreIn combinazione con le elevate prestazioni di perforazione (558 kN di forza centrifuga, 2300-3000 giri al minuto), l'SV-300 offre una rapida penetrazione in argilla, sabbia e ghiaia.Questa combinazione rende l' SV-300 ideale per gli appaltatori del sud-est asiatico, India e Russia che lavorano su muri di sostegno, pilastri di ponti, fondamenta di fabbriche e parchi solari.
Caratteristiche chiave
L'SV-300 è un driver di pile a presa laterale collaudato che viene montato su escavatori da 25 a 32 tonnellate con modifiche minime.Il design della presa laterale consente di lavorare a fianco delle strutture esistenti senza un capo o una gru dedicati.
La capacità di funzionamento a basso spazio per la testa dell'SV-300 utilizza una pinza inferiore per afferrare la pila sotto il corpo principale del martello.5 metri , sotto i sorvoli, o sotto i cavi elettrici.
L'insieme di valvole di controllo integrato sostituisce un labirinto di singole valvole, tubi e accessori con un unico blocco lavorato.e consente a un tecnico di diagnosticare e sostituire qualsiasi valvola della cartuccia in pochi minutiIl blocco di valvola è precalibrato per il flusso SV-300 ′ 220-280 L/min.
L'SV-300 è auto lubrificante, con cuscinetti sigillati a bassa manutenzione su tutti gli alberi eccentrici e i punti di pivot.Questi cuscinetti non richiedono l'ingrasso giornaliero, solo un controllo visivo.. L'intervallo di ingrasso è di 200-300 ore, risparmiando 30-40 minuti di manutenzione giornaliera.
Con un momento eccentrico di 5,6 kgm e una forza centrifuga di 558 kN a 2300-3000 giri al minuto, l'SV-300 offre un'elevata efficienza di perforazione.riducendo l'attrito e consentendo una rapida penetrazione ¢ 25-30% più velocemente rispetto ai martelli a bassa frequenzaCiò si traduce in un minore consumo di carburante e in un maggior numero di pile giornaliere.
Parametri tecnici (SV-300)
| Parametro | Valore |
|---|---|
| Momento eccentrico | 50,6 kgm |
| Forza centrifuga | 558 kN |
| Intervallo di frequenza | 2300 ¥ 3000 giri/min |
| Forza della pinza laterale | 385 kN |
| Forza della pinza inferiore | 490 kN |
| Pressione di funzionamento | 32 MPa |
| Requisito di flusso | 220 ¢ 280 l/min |
| Rotazione / inclinazione | 360° / ±30° |
| Dimensioni (L×W×H) | 1343 × 1230 × 2923 mm |
| Peso (compresi il connettore e la pinza) | 3150 kg |
| Escavatore adatto | 25 ¢ 32 t |
| Spazio minimo per la testa (clampaglia inferiore) | 3.5 m |
| Intervallo di ingrasso | 200-300 ore |
Vantaggi per l'Asia sudorientale, l'India e la Russia
Asia sudorientale (città dense, ponti bassi)
- Capacità di funzionamento a basso spazio per la testa ️ pilastri di lamiera di trazione sotto binari elevati e sotterranei interni.
- Auto lubrificante
- L'efficienza della trivellazione è molto elevata.
India (flotte miste di escavatori, pressione sui costi)
- L'insieme di valvole di controllo integrato riduce i guasti idraulici in condizioni di polvere e di alta temperatura.
- L'auto lubrificazione riduce la dipendenza da meccanici qualificati.
- La perforazione ad alta efficienza tratta alluvioni duri e rocce avvelenate.
Russia (temperature estremamente fredde, luoghi remoti)
- Affidabile fino a -30°C. L'auto lubrificazione elimina i problemi di ingrasso a freddo.
- Basso spazio per la testa opera all'interno di edifici industriali senza rimuovere il tetto.
- La valvola di controllo integrata riduce al minimo i rischi di perdite da tubature a ciclo di temperatura.
Tipi di pile supportati
- Pioli di lamiere di acciaio di tipo U e Z
- Leghe H (flancia fino a 350 mm)
- Pile di tubi circolari (diametro fino a 800 mm)
Domande frequenti
Q1: Qual è il minimo spazio per il SV-300?
R: Con la capacità di funzionamento con basso spazio per la testa, con la pinza inferiore, è possibile lavorare in spazi liberi fino a 3,5 metri.
Q2: In che modo l'assemblaggio di valvole di controllo integrato mi giova?
R: Meno tubi e accessori significano meno perdite. La risoluzione dei problemi è più veloce: tutte le valvole sono in un blocco. Se una valvola fallisce, sostituire la cartuccia, non l'intero assemblaggio.
D3: Quante volte devo lubrificare il martello?
R: L'auto lubrificazione è di scarsa manutenzione, il che significa che i cuscinetti sigillati hanno bisogno di essere lubrificati solo ogni 200-300 ore.
D4: Qual è il numero di pile giornaliere atteso?
R: In argilla media, 4060 pali per turno di 8 ore.
D5: Disponibilità di ricambi?
R: Stoccati a Singapore (Asia sudorientale), Mumbai (India) e Mosca (Russia).
Conclusioni
L'SV-300 combina la versatilità del guidatore della presa laterale, la capacità di funzionamento a basso spazio per la testa, l'affidabilità dell'assemblaggio della valvola di controllo integrata, l'auto lubrificazione è una comodità di manutenzione bassa,e prestazioni di perforazione ad alta efficienza, il tutto in un pacchetto compatto da 3150 kg. È la scelta ideale per gli appaltatori che lavorano in ambienti ristretti e difficili in tutta l'Asia sudorientale, in India e in Russia. Contattaci per un controllo di compatibilità con il tuo escavatore da 25 a 32 tonnellate.
