Conducibile di pile a presa laterale Cina SV500 con uscita di vibrazione ad alta frequenza Fabbrica e progettazione a basso costo di manutenzione Fabbricanti

Come prodotto di una delle principali fabbriche di vibrazioni ad alta frequenza, l'SV500 genera una forza centrifuga di 772 kN con un momento eccentrico di 7,6 kgm. La gamma di frequenza (2.300–3.100 giri/min) garantisce una rapida liquefazione del terreno, consentendo ai pali di affondare o estrarre il 30–50% più velocemente rispetto ai martelli vibranti idraulici standard. Questa emissione di vibrazioni ad alta frequenza è particolarmente efficace negli strati densi di argilla, ghiaia sabbiosa e permafrost comuni nei progetti infrastrutturali siberiani o nella bonifica costiera in Indonesia. L'ampiezza inferiore combinata con l'alta frequenza riduce anche l'affaticamento del braccio dell'escavatore.

L'SV500 presenta un design a basso costo di manutenzione sviluppato da produttori esperti. Gli elementi chiave includono:

• Cuscinetti eccentrici a cartuccia con attacchi di ingrassaggio centralizzati: ingrassati ogni 100 ore anziché quotidianamente.

• Piastre antiusura temprate e sostituibili sul morsetto laterale e sul morsetto inferiore: non è necessario sostituire l'intero corpo del morsetto.

• Motore idraulico sigillato con scarico della pressione integrato – elimina le linee di drenaggio esterne.

• Blocco valvole modulare con porte di prova accessibili per una diagnostica rapida.

Questo design a basso costo di manutenzione significa un minor consumo di pezzi di ricambio e meno ore di lavoro meccanico. Gli appaltatori in India e Russia dichiarano spese di manutenzione annuali inferiori del 40% rispetto ai martelli con presa laterale convenzionali.

L'SV500 incorpora un sistema di fusione del flusso a doppia pompa di produttori specializzati. Questo sistema combina in modo intelligente il flusso proveniente da due circuiti ausiliari indipendenti dell'escavatore ospite, erogando 320–400 l/min stabili a 32 MPa, anche quando la velocità del motore fluttua sotto carico. Il sistema di fusione del flusso a doppia pompa comprende anche una valvola anticavitazione e un radiatore dell'olio sovradimensionato, che prevengono il surriscaldamento durante il funzionamento continuo in climi tropicali (ad esempio 45°C in Tailandia o India). Non è richiesto alcun alimentatore esterno, mantenendo così basso il peso totale e elevata la manovrabilità.

La testa di azionamento con inclinazione bidirezionale consente di inclinare il palo a sinistra o a destra fino a 30° rispetto alla verticale, mentre l'anello girevole principale fornisce una rotazione di 360°. Questa testa di guida con inclinazione bidirezionale è preziosa quando si installano palancole rastrellate per il rinforzo delle dighe, si infiggono sotto ponti con spalle inclinate o si allineano palancole su terreni irregolari. A differenza dei modelli a inclinazione singola, il sistema bidirezionale offre il pieno controllo senza riposizionare l'escavatore. Gli operatori dei progetti di sviluppo collinare della Malesia e dei progetti di protezione delle sponde dei fiumi russi fanno affidamento quotidianamente su questa funzionalità.

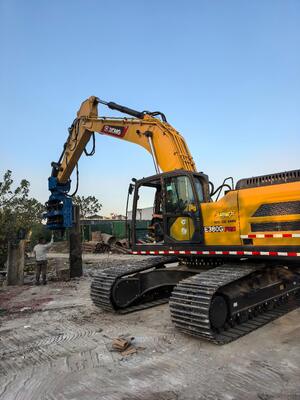

Come modello cinese del battipalo con impugnatura laterale, l'SV500 è progettato specificamente per spazi ristretti. La configurazione con presa laterale mantiene il palo vicino al braccio dell'escavatore, richiedendo solo 3,5–4 metri di altezza verticale. Il morsetto inferiore fissa la punta del palo, impedendone lo spostamento durante la guida. Questo battipalo con presa laterale China è stato utilizzato con successo all'interno degli ampliamenti delle fabbriche, sotto i carroponti esistenti e lungo le barriere spartitraffico autostradali, aree in cui i convenzionali impianti di trivellazione dei pali non possono operare.
