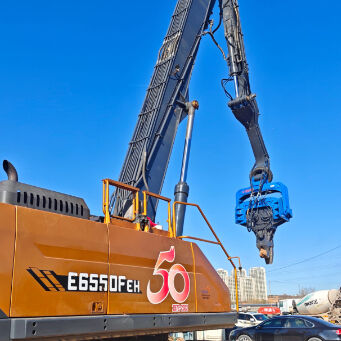

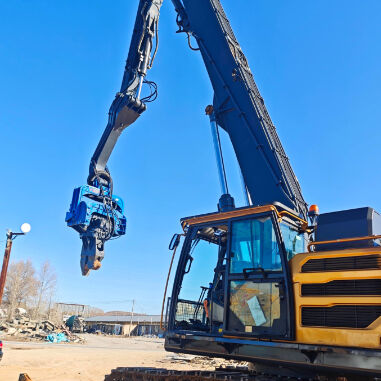

Battipalo idraulico per spazi ristretti con struttura compatta con gruppo valvola di controllo integrato – Battipalo fotovoltaico FV280

Il battipalo idraulico FV280 è un accessorio specializzato progettato per escavatori da 20-30 tonnellate, che offre eccezionali prestazioni di infissione ed estrazione di pali in diverse applicazioni di fondazione. Essendo un affidabile battipalo idraulico, questa unità è specificamente ottimizzata per l'installazione di pali fotovoltaici, pur mantenendo la versatilità per palancole in acciaio, travi ad H, pali in tubi di acciaio e pali prefabbricati in cemento. Le sue dimensioni compatte e le vibrazioni ad alta frequenza lo rendono la scelta ideale per gli appaltatori che lavorano in cantieri confinati, progetti di energia rinnovabile e sviluppi di infrastrutture urbane nel sud-est asiatico, in India e in Russia.

L'FV280 rappresenta la quarta generazione della tecnologia battipalo idraulica, caratterizzata da una struttura meccanica più razionale con una stabilità eccezionale. Che tu stia installando le fondazioni di pannelli solari in Tailandia, costruendo muri di sostegno a Mumbai o costruendo fondazioni di ponti in Siberia, l'FV280 offre prestazioni costanti e affidabili che mantengono i progetti in movimento in modo efficiente.

L'FV280 offre un'eccezionale potenza di vibrazione ad alta frequenza a 3.200 giri/min, generando 335 kN di forza centrifuga per liquefare rapidamente il terreno circostante e ridurre la resistenza all'attrito durante l'infissione dei pali. Questa vibrazione ad alta frequenza, azionata dal sistema idraulico dell'escavatore, crea una forza oscillante verticale che rompe la struttura del terreno e consente ai pali di penetrare con una resistenza minima. Il risultato sono tempi di guida più rapidi, consumo di carburante ridotto e meno stress sia sulla pila che sull'attrezzatura.

L'emissione di vibrazioni ad alta frequenza è particolarmente vantaggiosa quando si lavora in condizioni geologiche difficili comuni nelle argille marine del sud-est asiatico, nei densi terreni alluvionali dell'India e nei depositi morenici della Russia. La frequenza di vibrazione supera efficacemente la resistenza del terreno, consentendo all'FV280 di infiggere facilmente pali fino a una profondità di 12 metri.

L'FV280 è dotato di un sofisticato sistema di fusione del flusso a doppia pompa che fornisce un controllo delle vibrazioni a due stadi per prestazioni ottimali in condizioni di terreno variabili. Il primo stadio fornisce vibrazioni standard per condizioni normali del terreno, mentre il secondo stadio attiva il sistema di fusione del flusso a doppia pompa per aumentare significativamente il flusso e potenziare notevolmente la forza di eccitazione. Questa capacità è preziosa quando si incontrano strati duri imprevisti, lenti di ghiaia o riempimento compattato che fermerebbero i martelli minori.

Questo innovativo sistema di fusione del flusso a doppia pompa consente all'FV280 di superare particolari sfide geologiche senza richiedere una macchina più grande, più pesante o più costosa. La fusione dei flussi aumenta l'efficienza idraulica combinando l'uscita di più sezioni della pompa, fornendo più potenza al meccanismo di vibrazione quando è più necessaria. Ciò si traduce in una penetrazione più rapida del 30–40% in terreni difficili rispetto ai sistemi a flusso singolo.

L'FV280 è dotato di un gruppo valvola di controllo integrato di alta qualità che consolida tutte le funzioni di controllo idraulico in un'unica unità compatta. Questo gruppo utilizza valvole di controllo importate con controllo dell'azione indipendente per ciascuna funzione: avvio/arresto delle vibrazioni, selezione della frequenza, funzionamento del morsetto e regolazione dell'inclinazione. Il gruppo valvola di controllo integrato semplifica la manutenzione e la risoluzione dei problemi, poiché tutti i componenti della valvola sono centralizzati e facilmente accessibili.

Il design del controllo indipendente consente agli operatori di regolare la frequenza di vibrazione, la pressione della pinza e altri parametri in modo indipendente senza influenzare altre funzioni. Questo controllo di precisione è essenziale per operazioni delicate come l'infissione di pali di cemento prefabbricati senza causare danni o la regolazione della forza di presa per i diversi materiali dei pali. Il gruppo valvola di controllo integrato migliora inoltre la sicurezza fornendo funzionalità di sicurezza che impediscono il funzionamento accidentale.

L'FV280 è caratterizzato da un design a spazi ristretti con struttura compatta che consente il funzionamento in cantieri ristretti dove i battipali convenzionali non possono accedere. Con un peso del martello di soli 1.900 kg e un peso del braccio di 500 kg, il peso totale dell'attrezzatura è notevolmente inferiore a quello dei martelli idraulici a percussione equivalenti. Questo vantaggio in termini di spazi ristretti della struttura compatta consente all'FV280 di lavorare in stretti canali fluviali, tra le fondazioni di edifici esistenti, all'interno di magazzini e lungo strade urbane congestionate.

L'ingombro ridotto e la struttura leggera riducono inoltre i costi di trasporto e consentono una movimentazione più semplice nei cantieri a più piani dove l'accesso alla gru è limitato. Per i parchi fotovoltaici che coprono vaste aree, il design degli spazi ristretti della struttura compatta consente agli escavatori di spostarsi rapidamente tra le posizioni dei pali senza la necessità di trasporti sovradimensionati o attrezzature specializzate.

L'FV280 utilizza l'impianto idraulico esistente dell'escavatore senza richiedere una fonte di alimentazione esterna. Questo collegamento diretto consente di risparmiare sui costi del carburante (non è necessario il funzionamento di un motore diesel separato), riduce i requisiti di trasporto ed elimina la complessità della gestione di due sistemi di alimentazione indipendenti. Qualsiasi escavatore da 20-30 tonnellate, indipendentemente dalla marca, può essere equipaggiato con l'FV280 con modifiche minime, rendendolo un aggiornamento conveniente per le flotte esistenti.

L'FV280 guida ed estrae un'ampia gamma di tipi di pali:

• Pali fotovoltaici – ottimizzati per fondazioni di pannelli solari

• Palancole in acciaio – tipo U e tipo Z per muri di sostegno e cassoni

• Travi ad H – per la costruzione di strutture di supporto

• Pali di tubi in acciaio – fino a 12 metri di lunghezza

• Pali prefabbricati in calcestruzzo – per la costruzione di fondazioni

• Pali in legno – per progetti di lungomare e sponde del fiume

Sud-est asiatico: l'FV280 eccelle nella costruzione di parchi fotovoltaici in Tailandia, Vietnam e Indonesia, dove migliaia di pali devono essere installati in modo rapido ed economico. Il design compatto e la vibrazione ad alta frequenza penetrano efficacemente nelle morbide argille marine e nei terreni alluvionali. Il sistema di fusione del flusso a doppia pompa supera occasionalmente gli strati difficili senza cambiare attrezzatura.

India: per progetti infrastrutturali su larga scala, tra cui la costruzione di metropolitane, fondazioni di ponti e parchi di energia rinnovabile in Gujarat, Rajasthan e Tamil Nadu, l'FV280 offre prestazioni affidabili e bassi costi operativi. Il gruppo valvola di controllo integrato con controllo dell'azione indipendente semplifica la manutenzione, riducendo i tempi di inattività e mantenendo i progetti nei tempi previsti.

Russia: il design robusto offre prestazioni affidabili in condizioni di freddo estremo fino a -20°C. Il collegamento idraulico diretto elimina i problemi di avviamento a freddo del diesel, mentre la vibrazione ad alta frequenza penetra efficacemente nel terreno ghiacciato e negli strati di permafrost comuni nei progetti della Siberia e dell'Estremo Oriente.
