Guidatore di pile a presa laterale con rotazione continua completa a 360 gradi e testa di guida a inclinazione bidirezionale

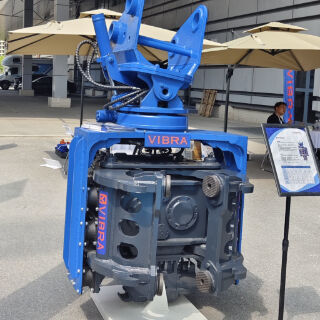

SV400 Side grip pile driver è un martello vibratorio idraulico specializzato progettato per risolvere i problemi di accesso più difficili nella costruzione delle fondamenta.A differenza delle piattaforme tradizionali che richiedono alberi alti e ampi raggi oscillanti, l'SV400 viene montato direttamente su un escavatore standard da 32-40 tonnellate.L' SV400 ha una rotazione continua completa a 360 gradi, testa motrice bidirezionale, capacità di funzionamento a basso spazio per la testa, e una struttura compatta progettazione di spazi confinati.tra due edifici, o in un corridoio di servizi pubblici affollato, l'SV400 fornisce un'accumulazione di precisione senza violare il budget.

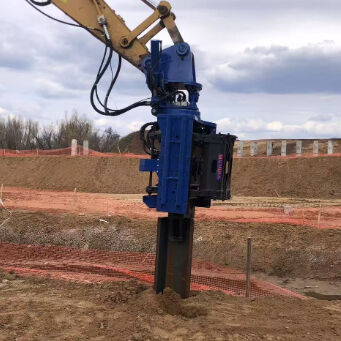

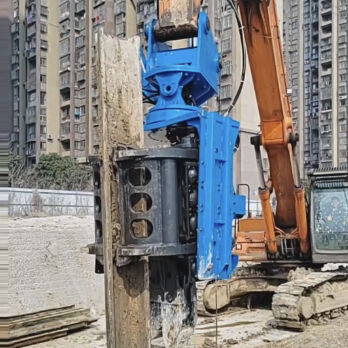

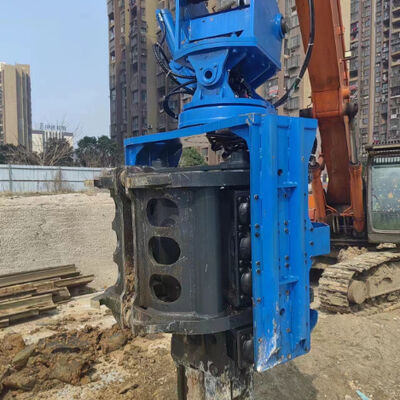

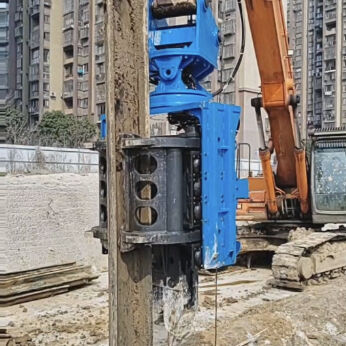

I martelli a presa laterale convenzionali hanno spesso angoli di oscillazione limitati, costringendo gli operatori a riposizionare ripetutamente il portatore..Utilizzando un attuatore rotativo idraulico ad alta coppia integrato nel supporto di connessione, il martello può ruotare infinitamente in entrambe le direzioni.Questa rotazione continua completa a 360 gradi consente all'operatore di allineare la pila in qualsiasi orientamento essenziale per il blocco della pila di fogliIn combinazione con l'oscillazione del braccio dell'escavatore, l'SV400 può posizionare i pali con precisione millimetrica senza spostare i binari.Per i progetti di ristrutturazione dei ponti russi o per gli ampliamenti delle stazioni della metropolitana indiane in cui lo spazio è preziosoLa rotazione continua a 360 gradi riduce di oltre la metà il tempo di posizionamento.

Lavorare su terreni irregolari o inclinati spesso compromette la verticalità del mucchio.La testa motrice bidirezionale di inclinazione SV400 ′ fornisce ± 30 gradi di inclinazione in due assi perpendicolari (sinistra-destra e anteriore)La testa motrice bidirezionale di inclinazione utilizza doppi cilindri idraulici pesanti che regolano in modo indipendente l'angolo dell'assemblaggio della pinza.Gli operatori possono inclinare la pila esattamente in verticale anche quando l'escavatore è parcheggiato su una pendenza di 15 °Per la costruzione di dighe nel sud-est asiatico o il lavoro di fondazione sulle colline in India, questa testa motrice bidirezionale di inclinazione garantisce che i pali guidati soddisfino rigide tolleranze di verticalità (in genere 1:100).La funzione di inclinazione aiuta anche a estrarre i pali che si sono stabiliti ad un angolo. Basta inclinare la pinza per abbinare l'asse del pile e tirare.

Molti progetti di costruzione si svolgono sotto ostacoli aerei: tetti di fabbriche, ponti, fili elettrici o strutture di parcheggio.L'SV400 è progettato per una capacità di funzionamento a basso spazio della testa con un'altezza totale di soli 3056 mm (compreso il connettore e la pinza)Quando montato su un escavatore, la combinazione può funzionare in spazi liberi fino a 4,5 metri.la pila verticale compatta dell'unità vibratoriaIn secondo luogo, la possibilità di utilizzare la pinza di fondo invece di quella di guida superiore.l'operatore può sollevare la pila utilizzando la pinza inferioreQuesta capacità di funzionamento con basso spazio per la testa rende la SV400 la scelta preferita per i sostegni dei seminterrati, le pareti di testa dei tunnel,e progetti di espansione di fabbriche in Russia e nel sud-est asiatico.

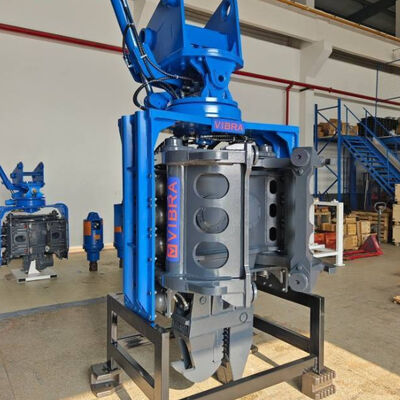

L'SV400 misura solo 1400 mm (L) × 1315 mm (W) × 3056 mm (H).La struttura compatta degli spazi confinati è ottenuta integrando l'azionamento rotativoNonostante il suo piccolo impatto, l'SV400 fornisce una forza centrifuga di 656 kN e un momento eccentrico di 6,6 kgm.con una lunghezza di rotazione di 2300 ‰ 5000 giri al minuto. Questa struttura compatta non compromette le prestazioni degli spazi ristretti.e pali di tubi circolari (diametro fino a 600 mm) in terreni da medio a rigidoPer i cantieri nei centri urbani densi dell'India o nei porti insulari indonesiani con aree limitate di sbarco, le dimensioni compatte dell'SV400 consentono di manovrare attraverso cancelli stretti e lavorare nei vicoli.

Asia sudorientale (Tailandia, Vietnam, Filippine, Indonesia):

• La capacità di funzionamento con basso spazio per la testa consente di impilare sotto le gru aeree esistenti nelle fabbriche.

• Struttura compatta, spazi ristretti per contenitori e raffinerie.

• La rotazione continua a 360 gradi accelera l'interconnessione delle pile di fogli per le barriere inondabili.

India:

• La testa motrice bidirezionale di inclinazione garantisce pali verticali sulle rive inclinate dei fiumi e sui argini stradali.

• Il guidatore di pile con presa laterale elimina la necessità di impianti di impilazione dedicati

• La capacità di funzionamento a basso spazio per la testa consente l'accumulo all'interno dei cantoni degli edifici esistenti.

Russia:

• La rotazione continua completa a 360 gradi funziona a temperature sotto zero con sigilli resistenti al freddo.

• La struttura compatta e gli spazi ristretti consentono il trasporto su autocarri standard.

• La robusta pinza di fondo gestisce senza danni le lastre congelate.

D1: L'SV400 richiede una marca speciale di escavatore?
R: No. L'SV400 si adatta a qualsiasi escavatore standard da 32 a 40 tonnellate con accoppiamento rapido o connessione pin-on. Forniamo supporti per adattatori per i principali marchi (senza nominare marche specifiche).

Q2: Come funziona la capacità di funzionamento con basso spazio per la testa con la pinza laterale?
R: Per un spazio per la testa molto basso, utilizzare la pinza inferiore per sollevare e guidare la pila.

D3: Posso cambiare rapidamente tra i diversi tipi di pile?
R: Sì. Il sistema di pinze ha inserti standard intercambiabili. Il passaggio da una pila di fogli a un raggio H richiede circa 10 minuti con strumenti manuali di base.

D4: La rotazione continua completa a 360 gradi è sicura quando i tubi sono fissati?
R: Il collettore rotativo ha guide di tubo integrate e un giratore idraulico che impedisce la torsione.

D5: Che tipo di manutenzione richiede la testa motrice bidirezionale?
R: lubrificare i perni del pivot di inclinazione ogni 8 ore di funzionamento. I cilindri di inclinazione hanno sigilli Trelleborg destinati a -30°C a +80°C. Nessuna manutenzione speciale oltre la manutenzione idraulica standard.

D6: L'SV400 è in grado di estrarre le pile e di guidarle?
R: Assolutamente. Con la pinza laterale o inferiore tenuta saldamente, invertite la direzione del motore vibratore per generare una trazione verso l'alto.La combinazione di vibrazioni e di braccio di sollevamento dell'escavatore estrae le pile in modo efficiente.

Il driver di pile a presa laterale SV400 è la soluzione definitiva per l'accumulo in ambienti ristretti.La sua rotazione continua a 360 gradi e la testa di guida bidirezionale ti danno una flessibilità di posizionamento senza pariLa bassa capacità di funzionamento della testa e la struttura compatta consentono di lavorare sotto ponti, all'interno di fabbriche e tra edifici in luoghi dove le piattaforme convenzionali non possono andare.Se si sta ristrutturando un impianto industriale russo, costruire un ponte in India, o installare pareti di inondazione nel sud-est asiatico, l'SV400 trasforma il vostro escavatore in una macchina di impilazione ad alte prestazioni.Contattaci per un preventivo del kit di montaggio e un'analisi delle vibrazioni specifiche del sito.
