FV-700 Sistema di fusione a doppio flusso di pompa Pile Driver Low Cost Maintenance Design & 915 kN Impact Force

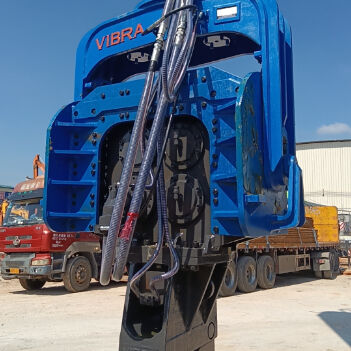

  • FV-700 Dual Pump Flow Merging System Pile Driver – Low Maintenance Cost Design & 915 kN Impact Force

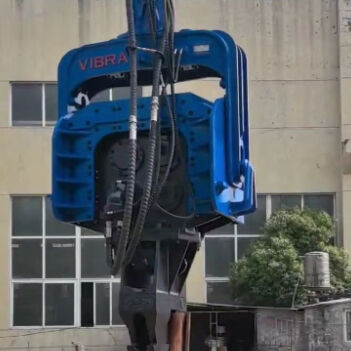

  • FV-700 Dual Pump Flow Merging System Pile Driver – Low Maintenance Cost Design & 915 kN Impact Force

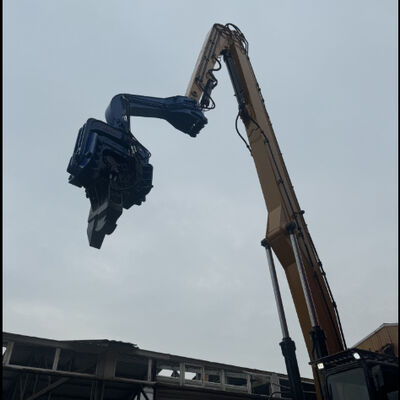

  • FV-700 Dual Pump Flow Merging System Pile Driver – Low Maintenance Cost Design & 915 kN Impact Force

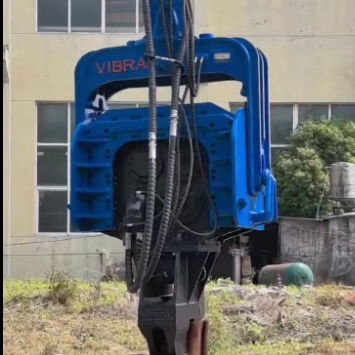

  • FV-700 Dual Pump Flow Merging System Pile Driver – Low Maintenance Cost Design & 915 kN Impact Force

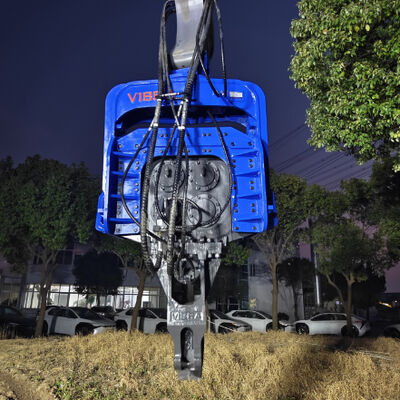

  • FV-700 Dual Pump Flow Merging System Pile Driver – Low Maintenance Cost Design & 915 kN Impact Force
Luogo di origine Cina
Marca VIBRA
Certificazione ISO 9001:2015
Numero di modello FV-700
Quantità di ordine minimo 1 insieme
Prezzo Negoziabile
Imballaggi particolari 4-10 CBM, pallet e scatole di legno
Tempi di consegna 7-30 giorni
Termini di pagamento T/T
Capacità di alimentazione 15 SETS/MONTH
Dettagli
Frequenza di vibrazione 2600 GIRI/MIN. Momento eccentrico 12,3 kgm
Pressione operativa 32 MPa Flusso di lavoro 380 l/min
Forza centrifuga 915 corone Lunghezza massima della pila 24 m
Peso del braccio 1000 chilogrammi Peso del martello 3850 kg
Escavatore adatto 65~75 tonnellate
Evidenziare

Conducibile idraulico ad alta coppia

,

Quattro piloti eccentrici

,

65-75T Escavatore a stazza
Lasciate un messaggio
Descrizione di prodotto
Introduzione

L'FV-700 è un motore di pile a quattro meccanismi eccentrici, progettato per scavatori da 65 a 75 tonnellate, progettato per guidare ed estrarre grandi pali di lamiera di acciaio, involucri di acciaio,e pile ibride PC fino a 24 metri di lunghezzaQuesta macchina sfrutta un sistema di fusione a doppio flusso di pompa che aumenta il flusso idraulico da 380 L/min a 700 L/min (con tubature da 1,5 pollici) su richiesta,fornendo una forza di eccitazione eccezionale (915 kN) per superare l'argilla densa di rocciaIl design a basso costo di manutenzione con un sistema di autolubrificazione del cuscinetto integrato all'interno del cambio elimina l'ingrasso quotidiano,allunga notevolmente la vita del cuscinettoCon un funzionamento ecologico a basso rumore (azionamento idraulico contro martelli diesel), l'FV-700 soddisfa rigorose normative urbane e ambientali sul rumore.Nonostante il suo enorme potere, la struttura compatta e la progettazione degli spazi ristretti consentono di ridurre al minimo le dimensioni complessive, consentendo di lavorare in cantieri portuali congestionati, pilastri di ponti,e siti industriali in cui i tradizionali generatori di pile di grandi dimensioni non possono adattarsi. dotato di cuscinetti FAG tedeschi, motori Parker originali, una pinza in acciaio fuso super resistente (650 kN di forza di pinza) e un sistema di controllo elettronico,l'FV-700 è la soluzione definitiva per i progetti di mega-infrastruttura in tutta l'Asia sudorientale, India e Russia.

Caratteristiche e vantaggi chiave (integrazione delle 5 parole chiave)
Caratteristica Benefici per progetti di impilazione su larga scala
Quattro meccanismi eccentrici Quattro pesi eccentrici ruotano in coppie opposte. Le forze orizzontali si annullano completamente, riducendo al minimo le vibrazioni laterali e proteggendo l'escavatore.Guida più dritto i pali di 24 m, più veloci e con meno fatica dell'operatore rispetto ai modelli bicentrici.
Sistema di fusione a doppio flusso della pompa Quando il terreno diventa duro (lenti di ghiaia, roccia avvelenata, permafrost),attivare la valvola di fusione per combinare il doppio flusso di pompa aumentare il flusso a 700 L/min e aumentare la forza di eccitazione del ~ 40%Non c'e' bisogno di un vettore piu' grande.
Progettazione a basso costo di manutenzione La scatola di cambio ospita un sistema di circolazione dell'olio continuo che bagna tutti i cuscinetti. Nessuna lubrificazione giornaliera di punti difficili da raggiungere. Gli intervalli di cambio dell'olio sono di 1000 ore.Rispetto ai cuscinetti greased convenzionali, la manodopera di manutenzione è ridotta dell'80% e la durata del cuscinetto è prolungata di 3 volte, riducendo drasticamente il costo totale di proprietà.
Funzionamento ecologico a basso rumore L'azionamento idraulico elimina il rumore assordante dei martelli diesel.o in zone ecologicamente sensibili. soddisfa gli standard ambientali IFC per il rumore delle costruzioni.
Struttura compatta spazi ristretti Nonostante la forza di 915 kN, la FV-700 mantiene un profilo sottile (peso del braccio solo 1000 kg, peso del martello 3850 kg).sotto i pontiNon è necessario un raggio di oscillazione troppo grande.

Specifiche aggiuntive del catalogo (FV-700):

  • Frequenza di vibrazione: 2600 giri al minuto

  • Momento eccentrico: 12,3 kgm

  • Pressione di lavoro: 32 MPa

  • Flusso standard: 380 L/min. Flusso di fusione: fino a 700 L/min.

  • Forza centrifuga: 915 kN

  • Lunghezza massima della pila: 24 m

  • Peso del braccio: 1000 kg. Peso del martello: 3850 kg.

  • Escavatore adatto: 65 ¢ 75 tonnellate

  • Forza di fissaggio: 650 kN (clamp in acciaio fuso, cilindri da 160 a 180 mm)

  • Sistema di controllo elettronico, cuscinetti FAG tedeschi, motori Parker originali

Parametri tecnici FV-700
Parametro Valore
Frequenza di vibrazione 2600 giri al minuto
Momento eccentrico 120,3 kgm
Pressione di lavoro 32 MPa
Flusso standard 380 l/min
Flusso di fusione (doppia pompa) fino a 700 l/min
Forza centrifuga 915 kN
Max. Lunghezza della pila 24 m
Peso del braccio 1000 kg
Peso del martello 3850 kg
Escavatore adatto 65 ¢ 75 t
Forza massima di fissaggio 650 kN
Perché FV-700 per il sud-est asiatico, India e Russia

Asia sudorientale (mega terminali portuali, fondazioni profonde, terreni misti)

India (grandi ponti, pesanti viadotti della metropolitana, geologia variabile)

  • Il sistema di quattro meccanismi eccentrici con impatto di 915 kN gestisce il terreno misto dell'altopiano del Deccan dal basalto all'alluvione.

  • Il sistema di fusione a doppio flusso di pompe supera gli strati di roccia e ghiaia condizionati dai cambiamenti climatici comuni ai Ghats occidentali e all'India centrale.

  • Struttura compatta spazi ristrettisi inserisce all'interno delle casse per la costruzione di ponti, eliminando la necessità di martelli montati su gru.

  • La progettazione a basso costo di manutenzione consente alle macchine di funzionare in modo affidabile su siti di ponti remoti con accesso limitato alla manutenzione.

Russia (permafrost, mucchi industriali profondi, condizioni artiche)

  • La progettazione a basso costo di manutenzione elimina l'ingrasso in condizioni di freddo. Il bagno ad olio continuo utilizza un fluido idraulico a bassa temperatura, evitando la fame del cuscinetto a -30°C.

  • Il sistema di fusione a doppio flusso di pompe fornisce la forza extra necessaria per sfondare gli strati attivi congelati e il permafrost ricco di ghiaccio.

  • Il sistema a quattro meccanismi eccentrici con cuscinetti FAG tedeschi e sigilli a bassa temperatura funziona in modo affidabile nelle condizioni artiche.

  • Il funzionamento ecologico a basso rumore consente l'accumulo vicino alle aree residenziali di città come Norilsk o Yakutsk senza disturbare le comunità.

FAQ (Domande frequenti)
Q1: Come il sistema di meccanismi a quattro eccentrici migliora la rettitudine del mucchio?
R: In un sistema a quattro meccanismi eccentrici, due coppie di pesi eccentrici ruotano in direzioni opposte.Le componenti verticali si sommanoQuesto impedisce alla pila di oscillare o piegarsi,che è fondamentale per guidare pile lunghe 24 m dritte verso il suolo, riducendo i tassi di rigetto di oltre il 30% rispetto ai martelli a due eccentrici.
D2: Quando devo attivare il sistema di fusione a doppio flusso della pompa?
A: utilizzare il sistema di fusione a doppio flusso di pompa quando il flusso standard di 380 L/min non può mantenere una velocità di penetrazione di almeno 5 m/min. Scenari tipici: entrare in una lente di ghiaia densa, strato di roccia avvelenata,La valvola di fusione aumenta il flusso a 700 L/min, aumentando la forza di eccitazione da ~650 kN a 915 kN. Una volta superato lo strato duro, tornare al flusso standard per risparmiare carburante.
D3: Cosa rende così efficace la progettazione a basso costo di manutenzione?
R: I generatori di pile convenzionali richiedono l'ingrasso giornaliero di 6 ̊10 punti di appoggio, spesso in luoghi difficili da raggiungere.Il progetto a basso costo di manutenzione del FV-700 utilizza un sistema di circolazione dell'olio a circuito chiuso all'interno del cambioI cuscinetti sono continuamente bagnati con olio, non richiedono mai un ingrasso manuale e durano fino a tre volte più a lungo, riducendo così il lavoro di manutenzione dell'80%, eliminando i costi di smaltimento del grasso,e previene i guasti del cuscinetto causati da un'impiego mancato dell'olio.
D4: È davvero possibile un funzionamento ecologico a basso rumore a 915 kN?
R: Sì. L'FV-700 è azionato idraulicamente, non basato sull'impatto. Il suono è un mormorio idraulico liscio combinato con il rumore di liquefazione del suolo, in genere 80-85 dB a 7 metri.Martelli diesel di potenza equivalente (e).per esempio, martelli a caduta da 10 tonnellate) superano i 110 dB. Il funzionamento ecologico a basso rumore consente di lavorare in aree sensibili al rumore senza costose barriere acustiche,e spesso permette i turni notturni secondo le ordinanze locali sul rumore.
Q5: Quanto è compatta la struttura compatta di progettazione di spazi confinati?
R: L'altezza complessiva (compresa la pinza) dell'FV-700 è di circa 2,5 m e la larghezza (esclusa la pila) è inferiore a 1,5 m.Questa struttura compatta di spazi confinati progettazione consente di operare all'interno di fogli di pilastro casse così strette come 2Un martello vibratore tradizionale sospeso su una gru avrebbe bisogno di molto più spazio.
D6: Qual è la dimensione dell'escavatore richiesta per l'FV-700?
R: L'FV-700 si adatta a escavatori da 65 ¢ 75 tonnellate. Richiede un flusso idraulico di 380 L/min a 32 MPa (con capacità di fusione fino a 700 L/min).Hitachi ZX650-ZX750, Liebherr R960-R980, Sany SY650-SY750, e vettori di classe simile.
D7: L'FV-700 può guidare pali più lunghi di 24 metri?
R: Mentre la FV-700 è destinata a una lunghezza massima di 24 m, la serie di quattro eccentrici comprende modelli più grandi (FV-800 e FV-900) in grado di guidare pile fino a 32 m.Contattaci per consigli specifici basati sul tipo di mucchio e le condizioni del terreno.
D8: In che modo la progettazione a basso costo di manutenzione beneficia i lavori remoti in Siberia?
R: Nelle remote località siberiane è logisticamente difficile e costoso inviare ogni settimana un tecnico di manutenzione a lubrificare i cuscinetti.La progettazione a basso costo di manutenzione richiede solo un cambio di olio semestraleIl sistema sigillato previene inoltre la contaminazione da polvere e neve, garantendo un funzionamento affidabile anche quando le temperature scendono a -40°C (con un idraulico appropriato).
D9: Il sistema di fusione a doppio flusso della pompa può essere adattato a macchine più vecchie?
R: Il sistema è integrato nel controllo elettronico e nel collettore idraulico del FV-700.Le vecchie macchine della serie FV possono essere aggiornate a questa specifica nella nostra fabbricaSi prega di contattare il nostro reparto assistenza per la fattibilità del retrofit.
