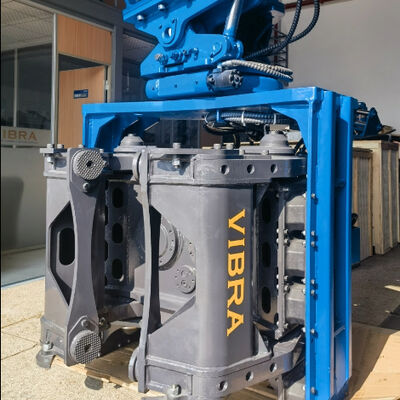

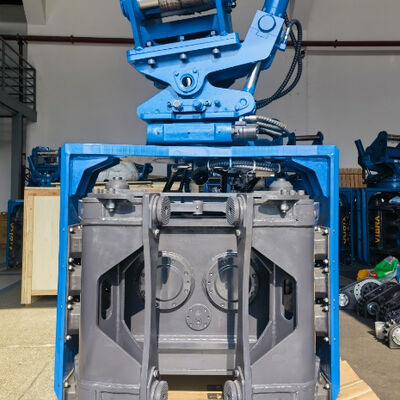

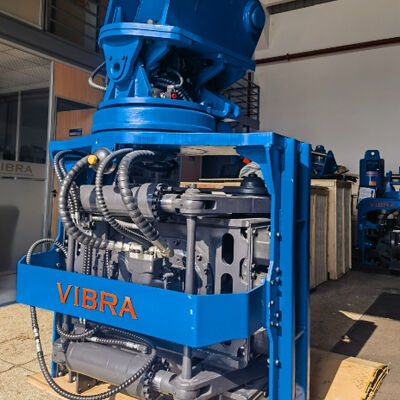

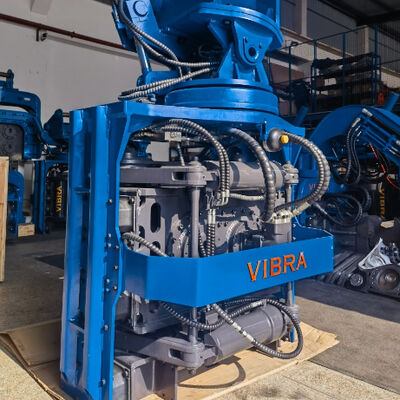

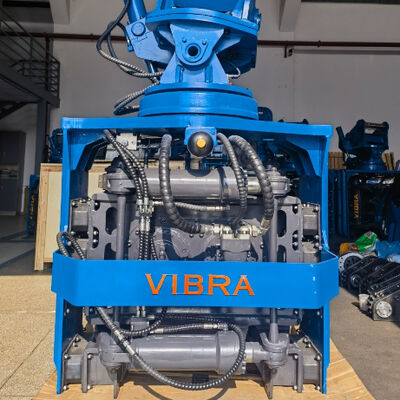

Guidatore idraulico a presa laterale per spazi ristretti. Operare con basso spazio della testa + inclinazione bidirezionale e rotazione a 360°.

L' SV-400 e' una specialita'Guida della pila a presa laterale- una forma unica di martello vibratore idraulico progettato appositamente per applicazioni a basso spazio per la testa e spazi ristretti.l'SV-400 è montato direttamente su escavatori da 32 a 40 tonnellate e consente una guida e un'estrazione efficienti dei pali in ambienti con severe restrizioni di altezzaQuesta macchina è dotata di un sistema di controllo di velocità, di un sistema di controllo di velocità, di un sistema di controllo di velocità, di un sistema di controllo di velocità, come sotto i ponti, all'interno delle fabbriche, nei tunnel e lungo le linee ferroviarie.rotazione continua completa a 360 gradie testa motrice a inclinazione bidirezionale (± 30 gradi), che consente all'operatore di posizionare la pila in qualsiasi angolo senza spostare l'escavatore.Con capacità di funzionamento a basso spazio della testa (altezza totale con pinza): 3056 mm), l'SV-400 può lavorare in spazi bassi fino a 3,5×4 metri.e pali di tubi circolari con una sola macchinaL'SV-400 fornisce una forza centrifughe di 658 kN, opera a 32 MPa e richiede un flusso di 280-360 L/min, rendendolo la soluzione definitiva per l'accumulo di spazi confinati in tutta l'Asia sudorientale, India,e Russia.

Momento eccentrico: 6,6 kgm

Forza centrifuga: 658 kN

Intervallo di frequenza: 2300-5000 giri/min (regolabile in due fasi)

Forza della pinza laterale: 385 kN.

Pressione di lavoro: 32 MPa

Flusso di lavoro: 280-360 l/min

angolo di rotazione/inclinazione: 360° / ±30°

Dimensioni (L×W×H): 1400×1315×3056 mm

Peso (inclusi connettore e pinza): 3870 kg

Escavatore adatto: 32 – 40 tonnellate

Asia sudorientale (allargamento dei ponti, ampliamento delle fabbriche, costruzione di gallerie)

• La capacità di operare con un basso spazio di testa è essenziale per lavorare sotto le autostrade elevate esistenti a Bangkok, Giacarta e Manila durante i progetti di allargamento.

• La rotazione continua completa a 360 gradi consente un allineamento preciso del mucchio in zone urbane di costruzione dense con un minimo riposizionamento dell'escavatore.

• La testa motrice bidirezionale di inclinazione aiuta a installare pali di lamiera per le pareti del canale e le barriere inondabili ad angoli specificati.

India (lavori sotto ponte, metropolitana, capannoni industriali)

• La progettazione del driver di pile con presa laterale elimina la necessità di capi alti, rendendo possibile guidare i pali sotto voli bassi e all'interno di ampliamenti di magazzino dove la distanza di apertura è inferiore a 4 metri.

• Il sistema di cambio rapido degli attrezzi consente agli appaltatori di passare da una piattaforma in lamiera di acciaio (per il sostegno delle fondamenta) a una piattaforma in H (per le colonne di costruzione) nello stesso cantiere – risparmiando tempo e costi di attrezzature.

• La rotazione completa a 360 gradi è inestimabile per lavorare lungo corsie di servizio strette in città affollate come Mumbai e Delhi.

Russia (impianti industriali, riparazioni di ponti, recinti invernali confinati)

• La capacità di funzionamento a basso spazio della testa consente di guidare la pila all'interno di recinti riscaldati o sotto gru aeree esistenti nelle fabbriche critiche per il mantenimento della produzione durante le ristrutturazioni invernali.

• La testa motrice a inclinazione bidirezionale con robusti cilindri idraulici funziona in modo affidabile a temperature sotto lo zero.

• Il sistema di cambio rapido degli attrezzi riduce al minimo i tempi di fermo macchina quando si passa da un tipo di mucchio all'altro, particolarmente utile nelle zone industriali remote in cui non è possibile mobilitare facilmente più macchine.

D1: in che cosa è diverso un collettore laterale da un martello vibratore standard?

R: Un driver di pile a presa laterale utilizza due sistemi di fissaggio: una pinza laterale e una pinza inferiore.Questo fornisce capacità di funzionamento a basso spazio della testa .54 metri in verticale, cosa impossibile con i martelli standard a chiusura di fondo.

D2: L'SV-400 può guidare le pile ad angolo?

R: Sì. La testa motrice a inclinazione bidirezionale consente di inclinare il martello di ± 30 gradi in due direzioni.o compensare il terreno irregolare.

D3: Ha davvero una rotazione completa a 360 gradi?

R: Assolutamente. Una rotazione continua completa a 360 gradi è ottenuta tramite un anello di rotazione di precisione.Si può ruotare il martello e la pila in qualsiasi orientamento senza spostare l'escavatore un enorme vantaggio in spazi ristretti.

Q4: Come funziona il sistema di cambio rapido degli utensili?

R: Il sistema di cambio rapido degli utensili utilizza interfacce di sedile della pinza standard intercambiabili. Basta rimuovere alcuni perni, scambiare le mascelle della pinza (profil di lamiera di acciaio, presa H-beam o pinza del tubo),e reinstallareL'intero cambio dura meno di 10 minuti, non richiede attrezzature speciali.

D5: Di che dimensione di escavatore ho bisogno per l'SV-400?

R: L'SV-400 si adatta a escavatori da 32 ′′ 40 tonnellate. Richiede un flusso idraulico di 280 ′′ 360 L / min a 32 MPa. I modelli compatibili includono Komatsu PC360 ′′ PC400, Hitachi ZX350 ′′ ZX400 e Sany SY335 ′′ SY395.

D6: Quali tipi di pile può gestire?

R: Con il sistema di cambio rapido degli attrezzi, l'SV-400 può gestire:

• Pioli di lamiere di acciaio di tipo U e Z (la maggior parte dei profili)

• Leghe H (flancia larga, flancia media)

• Pile di tubi circolari di acciaio (diametri diversi)

• Piastre di cemento prefabbricato (con cuscinetti di gomma opzionali)

D7: In che modo la capacità operativa con un basso spazio per la testa è di beneficio per il lavoro sui ponti?

R: Quando si ristrutturano o ampliano i ponti esistenti, spesso è necessario caricare i pali direttamente sotto il ponte, dove la distanza è di soli 3,5-4 metri.La capacità di funzionamento a basso spazio di testa dell'SV-400 consente di lavorare sotto il ponte senza chiudere il ponte al traffico un enorme risparmio di tempo e costi.

D8: Quali interventi di manutenzione sono necessari per il sistema di inclinazione e rotazione?

R: L'anello di rotazione e i cilindri di inclinazione sono sigillati e richiedono un ingrasso periodico ogni 50 ore di funzionamento.Tutti i componenti idraulici utilizzano oli standard per escavatori.
